Sistema 3D Óptico • Sem Fio
NimbleTrack Gen2
Mais Longe, Mais Rápido, Mais Poderoso — Sistema de Escaneamento 3D Óptico Sem Fio de Nova Geração

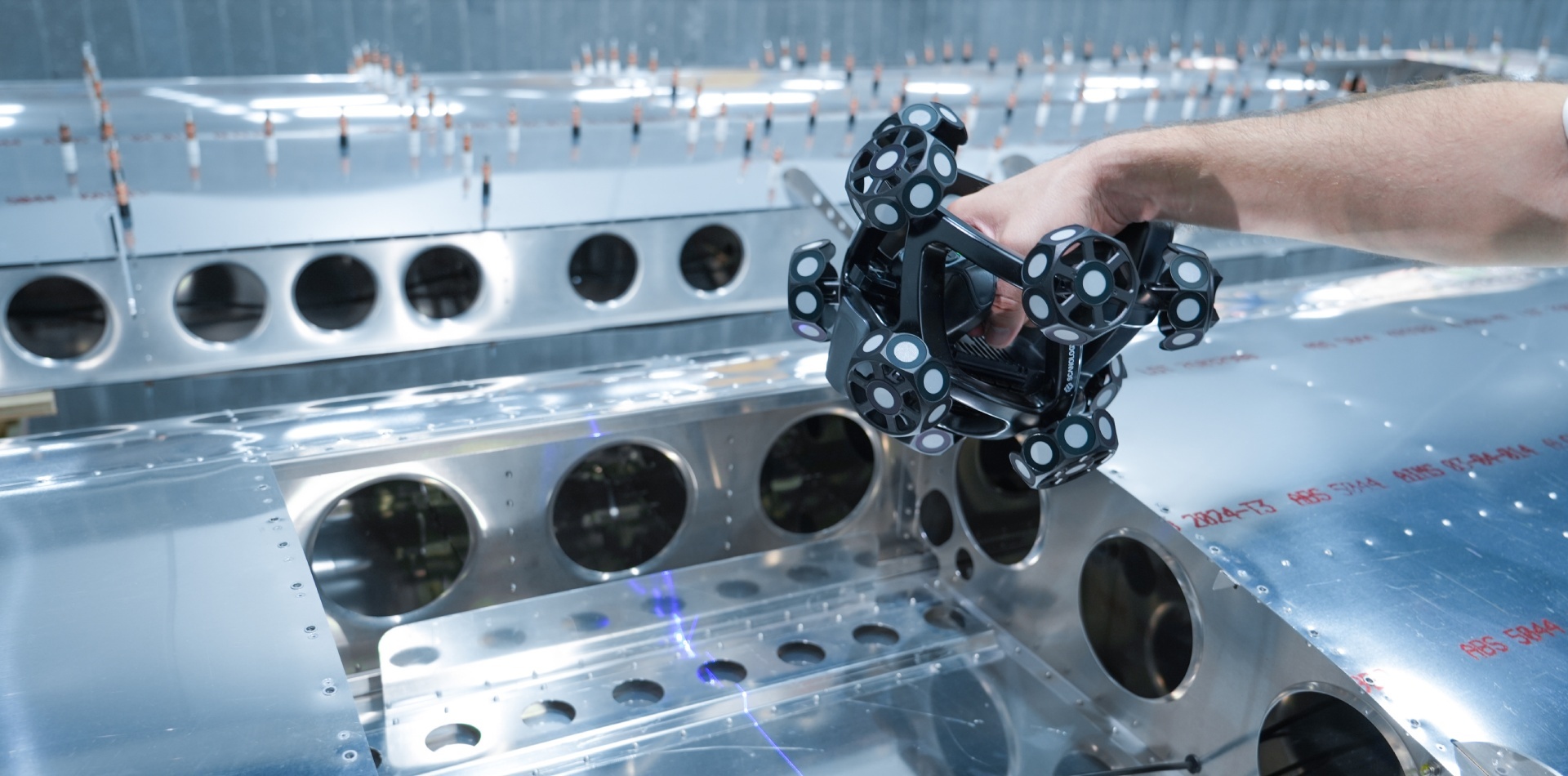

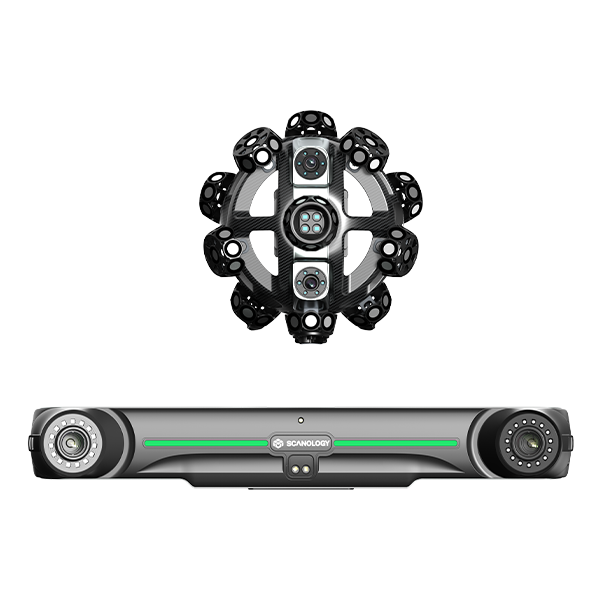

O NimbleTrack Gen2 é um Sistema de Escaneamento 3D Óptico Sem Fio que reúne o i-Scanner e o i-Tracker em um conjunto poderoso e totalmente portátil para medição industrial de alta precisão.
Com rastreamento estendido de até 4,2 m, velocidade de 6,63 milhões de medições por segundo, modos duplos de operação e liberdade total sem cabos, o NimbleTrack Gen2 foi projetado para enfrentar os maiores desafios de inspeção dimensional — do aeroespacial ao automotivo.
Escaneamento Ultrarrápido
No modo de alta velocidade, o NimbleTrack Gen2 alcança até 6,63 milhões de medições por segundo com 54 linhas laser azuis — entregando capturas rápidas, densas e precisas para peças de médio e grande porte.
Modo de Alta Velocidade
54 linhas laser azuis com 6,63 M medições/s — captura rápida para peças de médio e grande porte.
Rastreamento Estendido
Algoritmos CFFIM garantem rastreamento de até 4,2 m — maior alcance da linha.

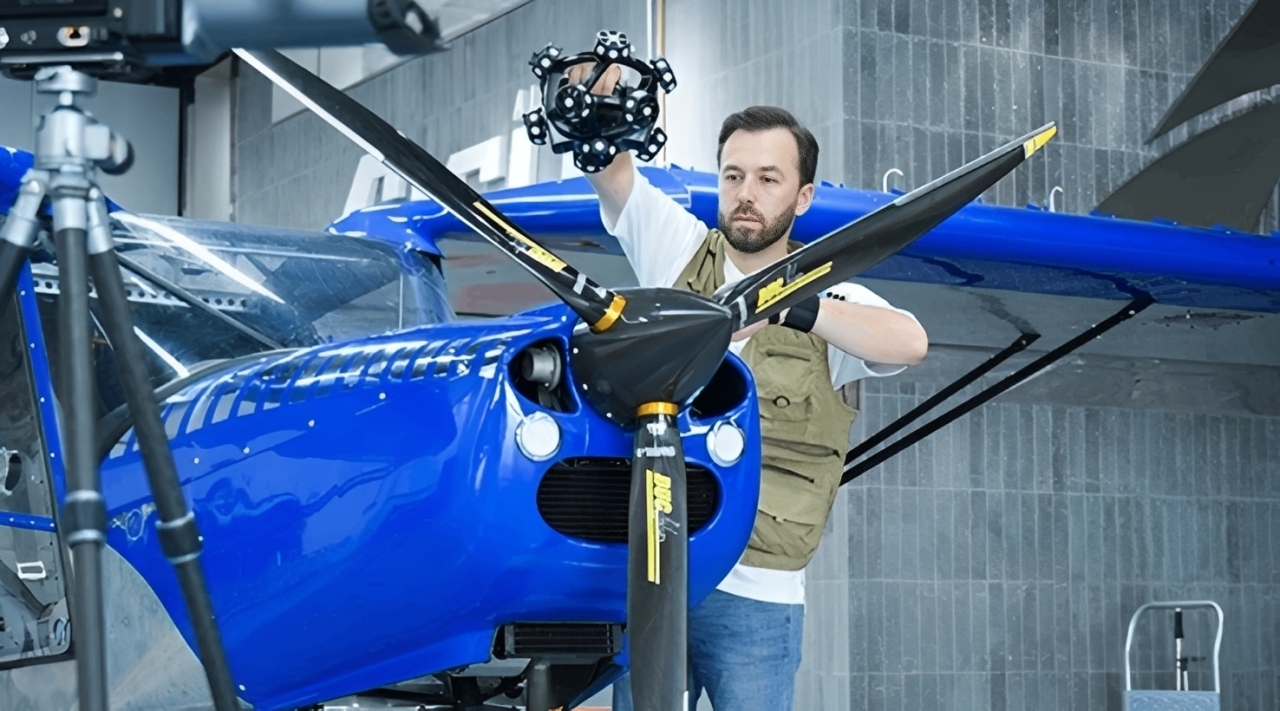

Escaneie Peças Maiores
Ideal para pequeno a médio porte, com facilidade para escanear componentes grandes e extragrandes com precisão.
Engenharia de Alta Performance para a Indústria
Modo Duplo Flexível
O NimbleTrack Gen2 apresenta um sistema inovador de modo duplo que combina o escaneamento 3D óptico com o escaneamento portátil de grande área, oferecendo a flexibilidade necessária para as mais diversas necessidades de medição industrial.
- Modo sistema: i-Scanner + i-Tracker combinados
- Modo scanner portátil: i-Tracker opera como scanner 3D handheld independente
- Projeção laser integrada no tracker para captura de nuvem de pontos
Precisão em que Você Pode Confiar
Homologado pela ISO 17025, o NimbleTrack Gen2 entrega precisão de 0,020 mm no modo scanner isolado e 0,025 mm no modo sistema — garantindo resultados metrológicos rigorosos mesmo nas aplicações mais exigentes.
- 0,020 mm — precisão no modo scanner isolado
- 0,025 mm — precisão no modo sistema
- Precisão de posição de furos: 0,050 mm
- Resolução de até 0,020 mm
Modos Wireless de Rastreamento
O sistema suporta múltiplos modos de operação sem fio para máxima versatilidade em campo. Conectividade Wi-Fi 6 e interface Gigabit Ethernet garantem transmissão veloz e estável em qualquer ambiente.
- i-Scanner, i-Tracker, i-Scanner + i-Tracker
- i-Tracker + i-Probe, Multi-tracker, Inspeção de Bordas
- Wi-Fi 6 (802.11a/b/g/n/ac) + Gigabit Ethernet
Precisão Volumétrica Superior
Com distância de rastreamento de 3,5 m: 0,060 mm (NimbleTrack-C) ou 0,059 mm (NimbleTrack-E). Com 4,2 m de alcance: 0,072 mm. Pareado com barra de escala: 0,044 mm + 0,012 mm/m.
Fotogrametria Adaptativa
O sistema de fotogrametria adaptativa elimina erros acumulativos e garante precisão volumétrica consistente em longos alcances — ideal para inspeção de grandes estruturas, fuselagens e carrocerias completas.

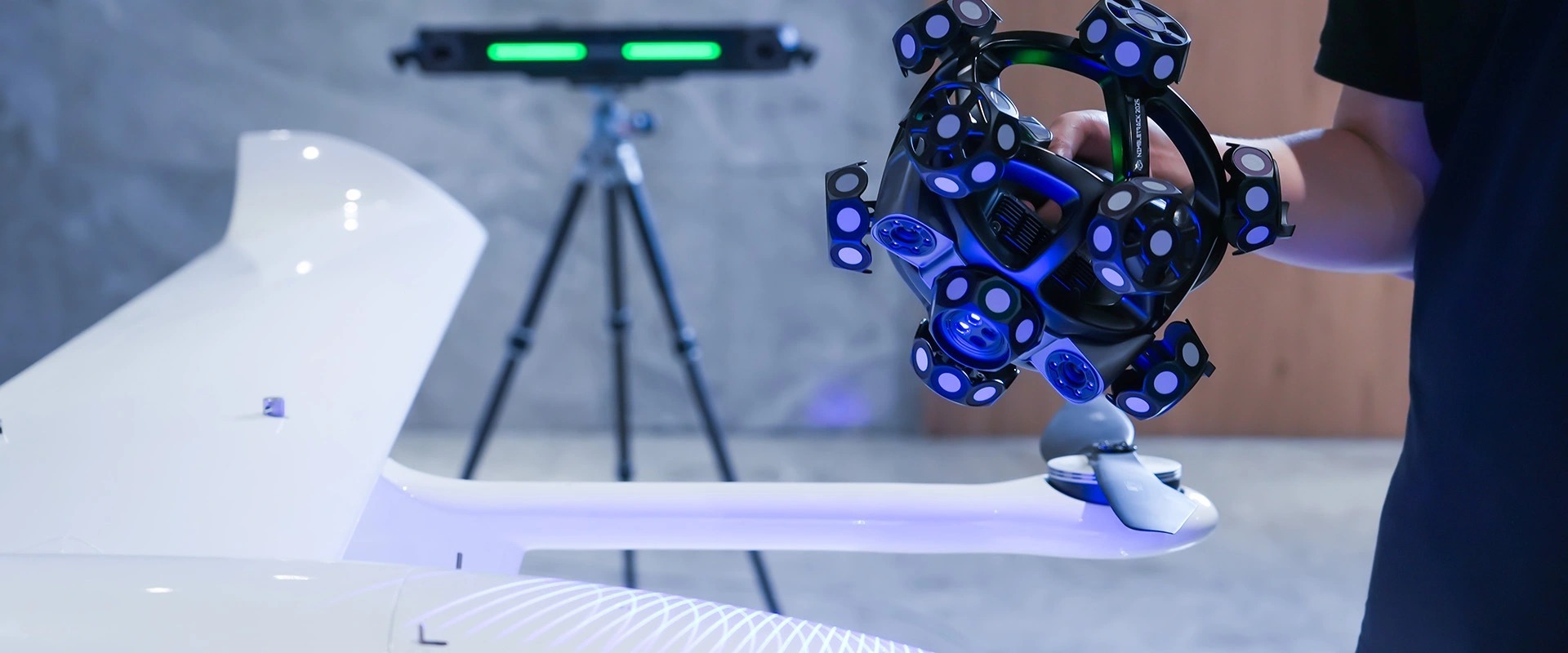

Totalmente Sem Fio & Portátil
Sem cabos. Com baterias de alto desempenho e computação de borda avançada integrada ao scanner e ao tracker, é possível realizar medições sem fio e manter transmissão de dados estável e de alta velocidade em qualquer lugar — em campo aberto, em áreas sem alimentação elétrica, em peças extragrandes ou em espaços confinados.
Escolha o Modelo Ideal para Sua Aplicação
O NimbleTrack Gen2 está disponível em dois modelos — NimbleTrack-C Gen2 e NimbleTrack-E Gen2 — com diferentes distâncias de rastreamento e precisões volumétricas para adaptar-se à sua escala de trabalho.
NimbleTrack-C Gen2
| Distância de Rastreamento | 3.500 mm |
| Precisão Volumétrica (3,5 m) | 0,060 mm |
| Precisão (Scanner) | 0,020 mm |
| Precisão (Sistema) | 0,025 mm |
| Com Fotogrametria | 0,044 mm + 0,012 mm/m |
NimbleTrack-E Gen2
| Distância de Rastreamento | 4.200 mm |
| Precisão Volumétrica (3,5 m) | 0,059 mm |
| Precisão Volumétrica (4,2 m) | 0,072 mm |
| Precisão (Scanner) | 0,020 mm |
| Com Fotogrametria | 0,044 mm + 0,012 mm/m |
Principais Diferenciais
- Sistema óptico sem fio completo — i-Scanner + i-Tracker em conjunto portátil
- Modo duplo: sistema combinado ou i-Tracker como scanner handheld independente
- Precisão de 0,020 mm (scanner) e 0,025 mm (sistema) — certificado ISO 17025
- 6.630.000 medições/s com 54 linhas laser azuis no modo ultra-rápido
- Modo hiperfino com 17 linhas paralelas para detalhes e superfícies críticas
- Modo furos profundos com laser adicional para inspeção de cavidades
- Rastreamento de até 4.200 mm (NimbleTrack-E) — maior alcance da linha
- Algoritmos CFFIM de calibração de bordas para rastreamento estável
- Fotogrametria adaptativa: 0,044 mm + 0,012 mm/m com barra de escala
- Wi-Fi 6 (802.11a/b/g/n/ac) + Gigabit Ethernet para transmissão estável
- Baterias de alto desempenho — operação 100% sem cabos em campo
- Computação de borda integrada ao scanner e ao tracker
- Área de varredura de até 500 × 600 mm — profundidade de campo 400 mm
- Software DefinSight — all-in-one para escaneamento e inspeção industrial
- Compatível com Zeiss, Geomagic, PolyWorks, Verisurf e demais plataformas CAD
Especificações Técnicas Completas
| Parâmetro | Detalhe | NimbleTrack-C Gen2 | NimbleTrack-E Gen2 |
|---|---|---|---|
| Modos de Varredura | Ultra-rápido | 54 linhas laser azuis | |
| Hiperfino | 17 linhas laser azuis paralelas | ||
| Furos Profundos | 1 linha laser azul extra | ||
| Grande Área | 54 linhas laser azuis | ||
| Fotogrametria | Fotogrametria adaptativa | ||
| Precisão (modo scanner) (1) | 0,020 mm | ||
| Precisão (modo sistema) (1) | 0,025 mm | ||
| Distância de Rastreamento | 3.500 mm | 4.200 mm | |
| Precisão Volumétrica (1) | Dist. rastreamento 3,5 m | 0,060 mm | 0,059 mm |
| Dist. rastreamento 4,2 m | — | 0,072 mm | |
| Com sistema fotogramétrico (2) | 0,044 mm + 0,012 mm/m | ||
| Tracker isolado (modo scanner) (2) | 0,072 mm + 0,012 mm/m | ||
| Precisão de Posição de Furos | 0,050 mm | ||
| Classe de Laser | Classe II (seguro para os olhos) | ||
| Resolução (máx.) | 0,020 mm | ||
| Stand-off | 300 mm | ||
| Profundidade de Campo | 400 mm | ||
| Área de Varredura (máx.) | 500 mm × 600 mm | ||
| Taxa de Quadros | 120 FPS | ||
| Velocidade de Medição (máx.) | 6.630.000 pontos/s | ||
| i-Scanner | Dimensões | 252 mm × 195 mm × 260 mm | |
| Peso | 1,3 kg (bruto) / 1,4 kg (com bateria e módulo wireless) | ||
| i-Tracker | Dimensões | 570 mm × 87 mm × 94 mm | |
| Peso | 2,2 kg (bruto) / 2,6 kg (com bateria e módulo wireless) | ||
| Maleta Protetora | 1.000 mm × 425 mm × 280 mm | ||
| Formatos de Saída | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, entre outros | ||
| Conectividade | Modos Wireless | i-Scanner; i-Tracker; i-Scanner + i-Tracker; i-Tracker + i-Probe; Multi-tracker; Inspeção de Bordas | |
| Padrão Wireless | Wi-Fi 6 (802.11a/b/g/n/ac) | ||
| Interface | USB 3.0 Tipo-B; Gigabit Ethernet | ||
| Temperatura de Operação | -10°C – 40°C | ||
| Umidade (sem condensação) | 10–90% UR | ||
(1) Homologado pela ISO 17025: Desempenho avaliado com base na especificação JJF1951 e na norma VDI/VDE 2634 Parte 3.
(2) Pareado com barra de escala de alta precisão.
Aplicações Diversas
Aeroespacial
Automotivo
Moldes & Ferramentaria
Energia & Ind. Pesada
Ferrovia & Naval
Outros Setores
Software Metrológico All-in-One
Impulsionado pelo DefinSight de próxima geração, o NimbleTrack Gen2 foi construído para escaneamento 3D e inspeção em nível industrial. Interface intuitiva, ampla compatibilidade e processamento de alta velocidade — do escaneamento ao relatório final.
Download do Catálogo
Faça o download do catálogo completo do NimbleTrack Gen2 e conheça todos os recursos, especificações e diferenciais deste sistema de escaneamento 3D óptico sem fio de nova geração.
O NimbleTrack Gen2 representa o estado da arte em medição 3D óptica sem fio — reunindo o i-Scanner e o i-Tracker em um sistema portátil e completamente autônomo. Com 6.630.000 medições por segundo, precisão de 0,020 mm e rastreamento de até 4.200 mm, é a ferramenta definitiva para inspeção dimensional de alto desempenho.
Certificado pela ISO 17025, com fotogrametria adaptativa e conectividade Wi-Fi 6, o NimbleTrack Gen2 opera em campo aberto, em peças extragrandes e em espaços confinados — sem cabos, sem limitações.
Pronto para Ir Mais Longe com a Sua Medição 3D?
Fale com nossos especialistas e descubra como o NimbleTrack Gen2 pode transformar seus processos de inspeção dimensional — com mais alcance, mais velocidade e mais precisão do que nunca.
