Runout RM-100
Mede o batimento, o diâmetro externo e a circularidade de eixos e rolos por varredura a laser, sem contato e em tempo real.
- ±0,002 mmPrecisão de medição
- Ø 2 a 20 mmFaixa de diâmetro
- 35 a 250 mmComprimento medido
- 0,0001°Resolução angular
A RM-100 é uma máquina de medição de alta precisão que usa o princípio de varredura a laser para medir sem contato e em tempo real. Ela mede o diâmetro externo, o batimento e a circularidade de eixos metálicos, rolos de borracha e rolos magnéticos, com estrutura simples, operação fácil e alta eficiência de medição.
- Batimento circular
- Diâmetro externo
- Circularidade
- Laser, sem contato
- Resultado em tempo real
- Exportação por USB
Versatilidade na prática
A RM-100 foi feita para quem precisa de controle dimensional rigoroso com rapidez e repetibilidade.
Peças diferentes, medição rápida
Mede com rapidez diferentes tipos e tamanhos de peça, dentro da faixa de 2 a 20 mm de diâmetro e de 35 a 250 mm de comprimento.
Sem preparação complexa
A peça vai direto sobre os roletes. A medição não exige preparação complexa nem operação manual delicada.
Inspeção 100% ou laboratório
Atende a inspeção de todas as peças na linha de produção e também o laboratório de qualidade.
Dados rastreáveis
Os resultados saem na tela e podem ser exportados por USB, o que facilita a rastreabilidade das medições.
Menos refugo e retrabalho
Com o batimento medido na hora, a peça fora de especificação é separada antes de seguir no processo.
Decisão baseada em dados
O operador lê o diâmetro e o batimento no mesmo ciclo e decide mais rápido, com o número na mão.
Por dentro da RM-100
Cada parte da máquina existe para a medida sair estável e repetível.
Laser, sem contato e em tempo real
O instrumento de medição de diâmetro a laser lê a peça enquanto ela gira, sem tocar na superfície. A precisão chega a ±0,002 mm.
- Precisão de medição de ±0,002 mm
- Resolução angular de 0,0001°
- Diâmetro e batimento no mesmo ciclo de medição
- Nada encosta na superfície da peça
Roletes duplos e bancada endurecida
A peça gira sobre roletes duplos com rolamentos de alta precisão protegidos contra poeira, que reduzem o atrito entre a peça e os roletes. A bancada passa por tratamento de endurecimento.
- Rolamentos de alta precisão, protegidos contra poeira
- Menos atrito entre a peça e os roletes
- Bancada endurecida: não deforma com facilidade
- Precisão estável e vida útil longa

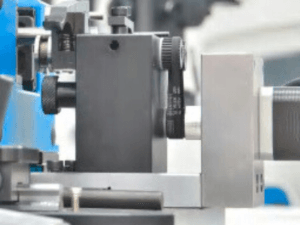

Guia em H e travamento especial
A guia com canal em H garante a precisão na horizontal e na vertical. A estrutura de travamento evita o deslocamento axial da peça e mantém a medida exata.
- Guia com canal em H
- Precisão horizontal e vertical
- Trava contra deslocamento axial
Simples de operar
O motor de passo de alta precisão gira a peça a partir do botão de partida. O resultado aparece na tela de toque e no visor de dados, e os dados saem por USB.
- Giro por motor de passo de alta precisão
- Partida do giro por botão
- Resultado na tela de toque e no visor de dados
- Exportação dos dados por USB
Como medir, em cinco passos
O mesmo caminho para a primeira peça e para a peça inteira, ponto a ponto.
- 1
Ligar
Ligue a máquina pela chave geral.
- 2
Posicionar
Coloque a peça sobre os roletes do instrumento.
- 3
Medir
Dê a partida no giro pelo botão e o laser mede a peça enquanto ela gira.
- 4
Ler
O visor mostra o diâmetro na primeira linha e o batimento na segunda.
- 5
Repetir
Reposicione a peça para o próximo ponto até medir a peça inteira.
Especificações técnicas
| Item | Runout RM-100 |
|---|---|
| Faixa de medição (diâmetro) | Ø 2 a 20 mm |
| Comprimento medido | 35 a 250 mm |
| Precisão de medição | ±0,002 mm |
| Resolução angular | 0,0001° |
| Dimensões (C × L × A) | 360 × 600 × 310 mm |
| Peso | 18,5 kg |
| Tela | Sensível ao toque |
| Armazenamento de dados | Exportação por USB |
| Acionamento | Motor de passo de alta precisão |
| Controle | Partida do giro por botão |
| Acompanham | Pedal de acionamento, tela de toque (PLC), visor de dados e medidor de diâmetro a laser |
Onde é usada
Fabricação de rolamentos
Controle de batimento e diâmetro de eixos e componentes.
Usinagem e processamento de metais
Inspeção de eixos e barras usinados, na linha ou no laboratório.
Fabricação de máquinas
Conferência de eixos antes da montagem.
Rolos de borracha e magnéticos
Diâmetro, batimento e circularidade de rolos.
Ensino e pesquisa
Laboratórios de metrologia em escolas técnicas, universidades e centros de pesquisa.
Laboratório de qualidade
Medição sem contato com resultado registrado e exportável.
Perguntas frequentes
O que a RM-100 mede?
O batimento circular, o diâmetro externo e a circularidade de eixos metálicos, rolos de borracha e rolos magnéticos. O visor mostra o diâmetro na primeira linha e o batimento na segunda.
Qual o tamanho de peça que ela mede?
Peças de 2 a 20 mm de diâmetro e de 35 a 250 mm de comprimento.
Qual a precisão da RM-100?
A precisão de medição é de ±0,002 mm, com resolução angular de 0,0001°.
A medição encosta na peça?
Não. A RM-100 usa um medidor de diâmetro a laser, que lê a peça enquanto ela gira sobre os roletes, sem tocar na superfície.
Como os resultados são guardados?
Os resultados aparecem no visor de dados e na tela de toque, e podem ser exportados por USB.
O que acompanha a máquina?
Pedal de acionamento, tela de toque (PLC), visor de dados e medidor de diâmetro a laser.
Precisa medir o batimento de eixos e rolos?
Fale com a nossa equipe técnica: indicamos se a RM-100 atende às suas peças e enviamos o catálogo completo.
