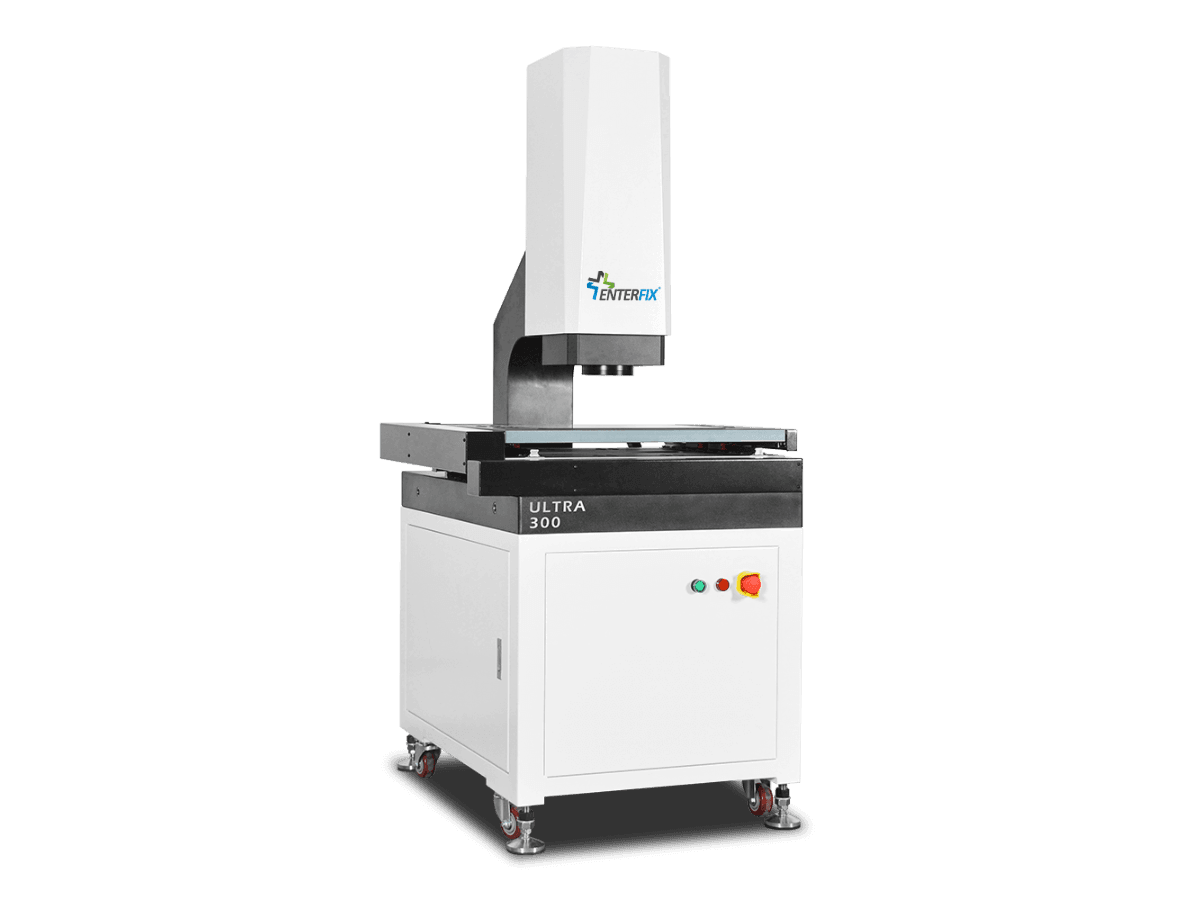

ULTRA series totalmente automática MÁQUINA DE MEDIÇÃO POR VISÃO é um novo produto lançado pela Enterfix, proporcionando excelente desempenho de medição. Todo o sistema é equipado com guias lineares de alta precisão e adota um novo tipo de transmissão e tecnologia patenteada para fornecer desempenho de transmissão estável e precisão de medição superior.
Vídeo
Sistema totalmente automatizado com tecnologia patenteada e guias lineares de alta precisão, oferecendo desempenho superior de medição e transmissão estável para aplicações industriais avançadas.
Informações Técnicas
| Itens | ULTRA 300 | |
|---|---|---|
| Dimensão (mm) (L × W × H) | 1010 × 710 × 1255 | |
| Faixa de medição (mm) (X × Y × Z) | 300 × 200 × 200 | |
| Precisão (μm) | 2.5 + L/200 | |
| Repetibilidade (μm) | 2 | |
| Imagem e medição | Câmera CCD | Câmera digital HD GIGA de 1,3 M pixels |
| Lente Zoom | Zoom automático 0.7–4.5X com feedback eletrônico | |
| Ampliação | \1–\2 X (varia conforme o modelo da câmera) | |
| FOV | 8.1–1.3 mm (depende da combinação câmera + lente) | |
| Distância de Trabalho | 90 mm | |
| Escala linear (resolução) | 0.1 μm | |
| Sistema de Acionamento | Controle CNC totalmente automático, motor servo AC em loop fechado com guias lineares de alta precisão | |
| Sistema de Iluminação | LED programável em múltiplas zonas, luz paralela inferior LED, anel de 40 zonas, luz coaxial | |
| Peso (kg) | 450 | |
ACESSÓRIOS
Sistema de Iluminação Avançado
Câmera CCD HD GIGA
Guias Lineares Alta Precisão
