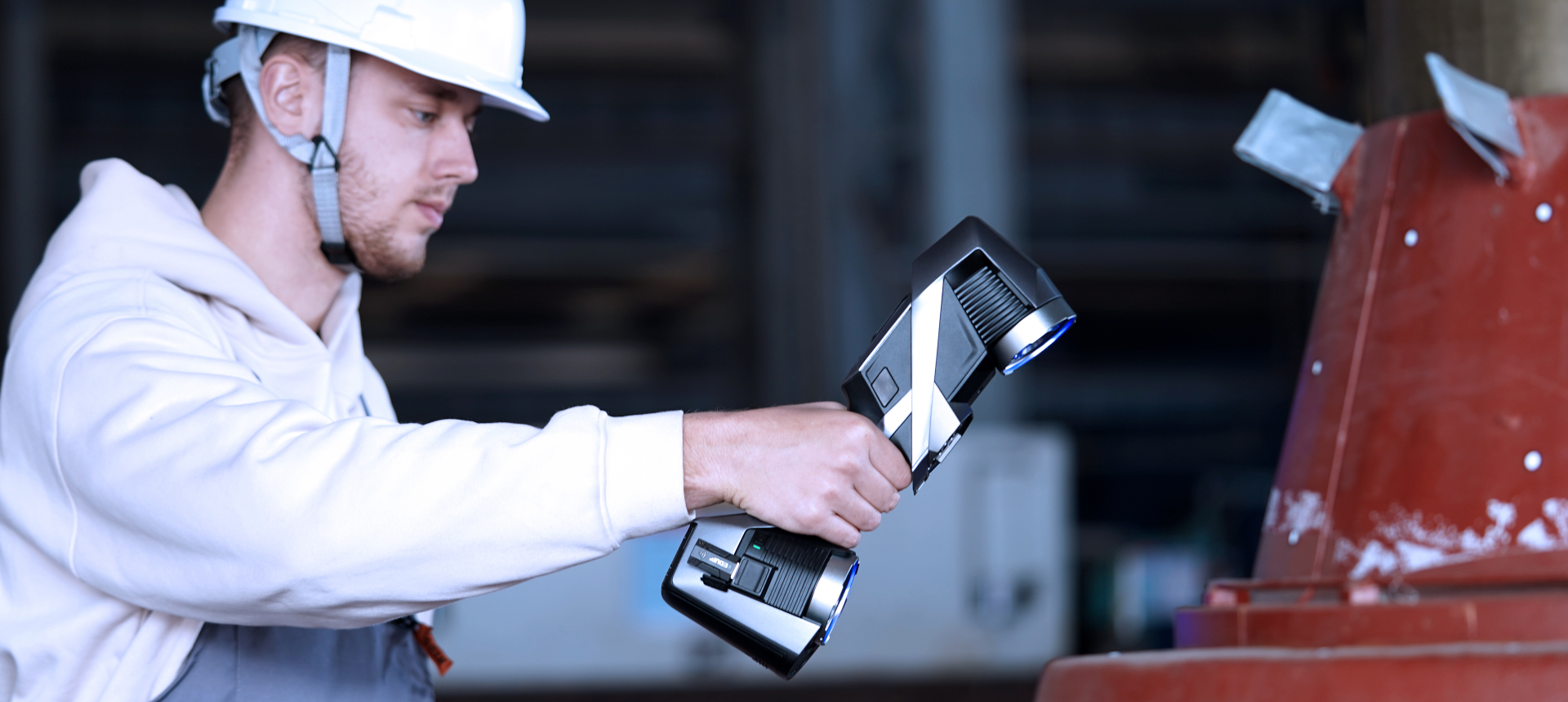

Scanner 3D Grande Área • Sem Fio

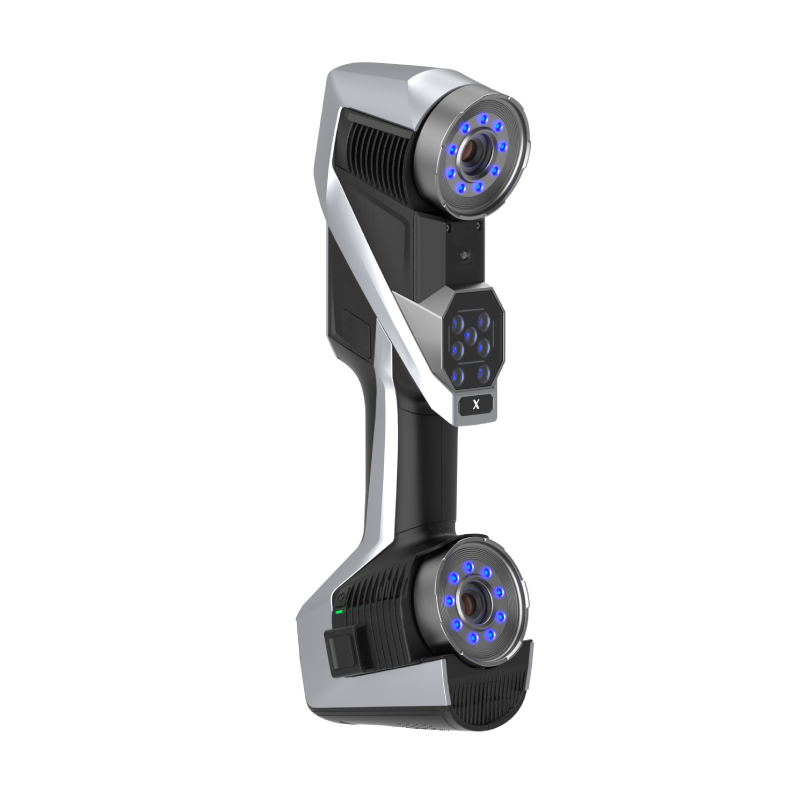

KSCAN-X
Visão Ilimitada, Precisão Incomparável — Scanner 3D Inteligente e Sem Fio para Grandes Peças
O KSCAN-X é o Scanner 3D Sem Fio para grandes peças — com área de varredura de até 2,6 m × 1,8 m e profundidade de campo de 0,3 a 2,5 m para escaneamento preciso em qualquer escala.
Do automotivo ao aeroespacial, de peças médias a componentes ultragrandes, o KSCAN-X combina tecnologia Quad-Cross, fotogrametria adaptativa e total mobilidade sem fio para elevar a eficiência e a precisão da inspeção 3D industrial.
Varredura de Grande Área com Precisão Excepcional
Desenvolvido com algoritmos proprietários de última geração, o KSCAN-X oferece uma área de varredura de até 2,6 m × 1,8 m — ideal para peças ultragrandes que exigem máxima cobertura em uma única passagem.
Área de Varredura Ultragrande
Até 2.600 mm × 1.800 mm em uma única captura — cobertura máxima para peças de grande porte.
Profundidade de Campo Ultragrande
Distância de trabalho de 0,3 a 2,5 m — escaneia peças médias e ultragrandes com facilidade e eficiência.
Desempenho Projetado para a Grande Escala Industrial
Área de Varredura Ultragrande
Desenvolvido com algoritmos proprietários altamente sofisticados, o KSCAN-X oferece uma área de varredura de até 2,6 m × 1,8 m. Ideal para o escaneamento de peças ultragrandes com alta eficiência e redução do número de passagens necessárias.
- Área de varredura de até 2.600 mm × 1.800 mm
- Objetos de 0,5 m até 15 m
- 84 linhas laser azuis no modo Grande FOV
Profundidade de Campo Ultragrande
Com uma ampla profundidade de campo de 0,3 a 2,5 m, o KSCAN-X garante medições precisas tanto para peças médias quanto para componentes ultragrandes com qualidade excepcional. A distância de trabalho flexível torna o escaneamento de peças de diferentes tamanhos mais fácil e eficiente.
- Distância de trabalho de 0,30 m a 2,50 m
- 54 linhas laser azuis no modo Média Distância
- Precisão de até 0,030 mm (modo média distância)
Fotogrametria Adaptativa
Com um sistema avançado de fotogrametria adaptativa, o KSCAN-X assegura precisão excepcional em longas distâncias. Elimina erros acumulativos e garante precisão volumétrica consistente, entregando resultados de alta precisão em grandes superfícies — mesmo em ambientes desafiadores.
- Precisão volumétrica: 0,075 mm + 0,010 mm/m
- Elimina erros acumulativos em objetos longos
- Ideal para inspeção de fuselagem, carrocerias e estruturas
Modos de Varredura para Qualquer Cenário
Peças Ultragrandes
(Grande FOV)
Fotogrametria
Adaptativa
Peças Médias
a Grandes
Furos
Profundos
Totalmente
Sem Fio

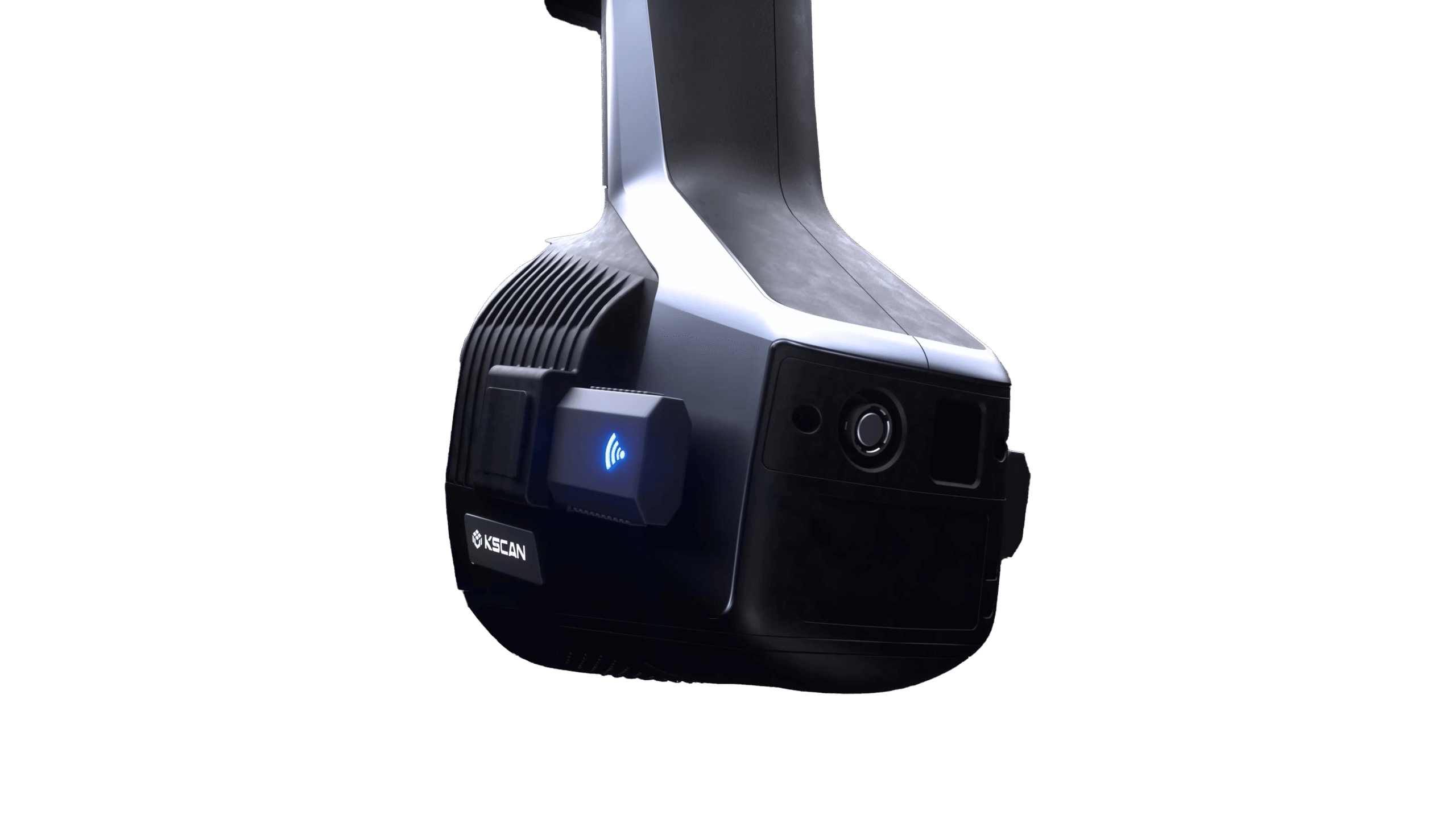

Experimente total liberdade na medição 3D. No laboratório, na oficina ou em campo aberto, o KSCAN-X oferece mobilidade completa — sem cabos, sem restrições, com a mesma precisão de sempre. Wi-Fi 6 com Suporte Dual WNIC e Alimentação Ininterrupta.
Mais Rápido & Mais Fluido
Impulsionado pela inovadora tecnologia Quad-Cross de laser azul e um chip de processamento de alta taxa de quadros, o KSCAN-X representa um grande salto em eficiência de medição para peças de grande porte.
Menos Marcadores, Mais Eficiência
A tecnologia Quad-Cross de alta densidade permite reduzir significativamente a quantidade de marcadores necessários durante o escaneamento. Isso resulta em um fluxo de trabalho mais suave, rápido e econômico — sem comprometer a precisão dos resultados finais.

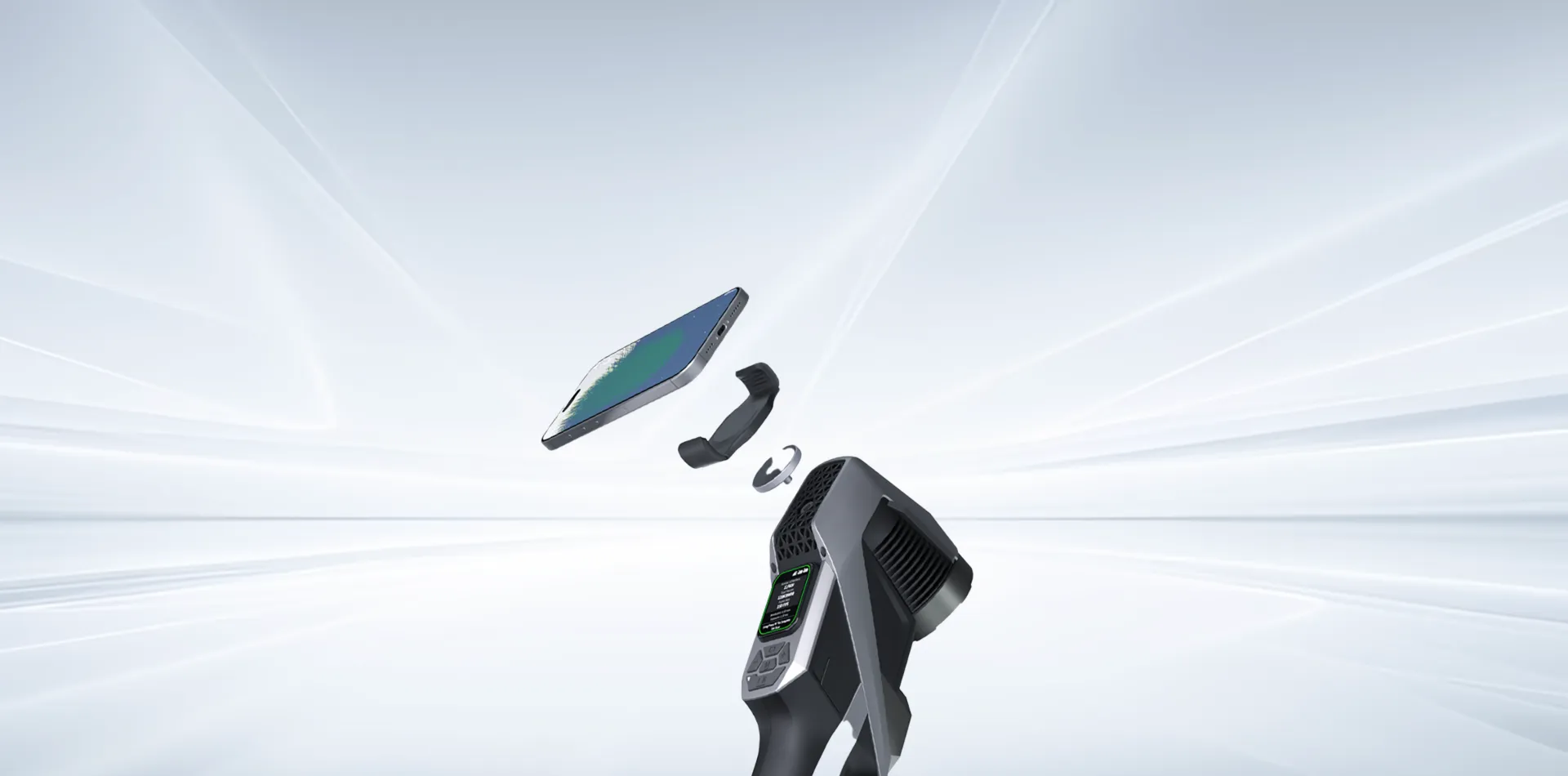

Intuitivo & Adaptável
Touchscreen
Integrado
Guia
Inteligente
Suporte para
Celular
Botão C1
Personalizável
Principais Diferenciais
- Área de varredura de até 2.600 mm × 1.800 mm — maior cobertura da categoria
- Profundidade de campo de 0,30 m a 2,50 m — flexível para qualquer escala
- 4 modos: Grande FOV, Média Distância, Furos Profundos e Fotogrametria
- Precisão de 0,030 mm (Média Distância) certificada ISO 17025
- Precisão volumétrica: 0,075 mm + 0,010 mm/m — erros acumulativos eliminados
- 6.450.000 pontos/s e 180 FPS — velocidade de captura excepcional
- Tecnologia Quad-Cross (4×21 linhas azuis) — grande área com menos marcadores
- Totalmente sem fio via Wi-Fi 6 — mobilidade total sem restrições
- Suporte Dual WNIC + Alimentação Ininterrupta
- Touchscreen integrado + Guia Inteligente de varredura
- Suporte para celular e botão C1 personalizável
- Design sem ventilador — operação silenciosa em chão de fábrica
- Faixa de temperatura -10°C a 40°C com proteção IP50
- Software DefinSight all-in-one — digitalização + inspeção metrológica
- Compatível com Zeiss, Geomagic, PolyWorks, Verisurf e principais CAD/CAM
Especificações Técnicas
| Especificação | Detalhe | Valor |
|---|---|---|
| Modos de Varredura | Grande FOV | 84 linhas laser azuis |
| Média Distância | 54 linhas laser azuis | |
| Furos Profundos | 1 linha laser azul extra | |
| Fotogrametria | Fotogrametria adaptativa | |
| Precisão (1) | Modo Média Distância | 0,030 mm |
| Modo Grande FOV | 0,075 mm | |
| Precisão Volumétrica (1)(2) | 0,075 mm + 0,010 mm/m | |
| Velocidade de Medição (máx.) | 6.450.000 pontos/s | |
| Área de Varredura (máx.) | 2.600 mm × 1.800 mm | |
| Distância de Trabalho | 0,30 m – 2,50 m | |
| Tamanho do Objeto | 0,5 m – 15 m | |
| Classe de Laser | Classe II (seguro para os olhos) | |
| Resolução (máx.) | 0,1 mm | |
| Dimensões | 344 mm × 124 mm × 99 mm | |
| Distância Inter-câmeras | 235 mm | |
| Conectividade | Interface | USB 3.0 Tipo-B |
| Padrão Wireless | Wi-Fi 6 (802.11a/b/g/n/ac) | |
| Conexão Sem Fio | Suporte Dual WNIC | |
| Modo Inteligente Sem Fio | Suportado | |
| Alimentação Ininterrupta | Suportado | |
| Adaptabilidade Ambiental | Ambiente de Operação | Sem ventilador, adequado para chão de fábrica |
| Temperatura de Operação | -10°C – 40°C | |
| Umidade de Operação | 10–90% UR | |
| Grau de Proteção | IP50 | |
(1) Homologado pela ISO 17025: Desempenho avaliado com base na especificação JJF1951 e na norma VDI/VDE 2634 Parte 3.
(2) Pareado com barra de escala de alta precisão de 800 mm.
Aplicações Diversas
Aeroespacial
Automotivo
Moldes & Ferramentaria
Energia & Ind. Pesada
Ferrovia & Naval
Outros Setores
Obtenha o Máximo da Digitalização 3D
O DefinSight potencializa o KSCAN-X com sua plataforma metrológica all-in-one, habilitando digitalização 3D avançada e inspeção completa. Interface intuitiva, alta compatibilidade e processamento eficiente trabalham em harmonia com o scanner para capturas mais rápidas, precisas e detalhadas.
Download do Catálogo
Faça o download do catálogo completo do scanner 3D KSCAN-X e conheça todos os recursos, especificações e diferenciais desta solução sem fio para peças de grande porte.
O KSCAN-X combina área de varredura de até 2,6 m × 1,8 m, profundidade de campo de 0,3 a 2,5 m e mobilidade totalmente sem fio via Wi-Fi 6 — tudo em um scanner industrial certificado ISO 17025 com precisão de 0,030 mm.
Com tecnologia Quad-Cross (4×21 linhas laser azuis) e 6.450.000 pontos/segundo, o KSCAN-X foi projetado para escaneamento eficiente de peças médias a ultragrandes — do automotivo ao aeroespacial, da ferramentaria à indústria pesada. A fotogrametria adaptativa elimina erros acumulativos em objetos longos, garantindo precisão volumétrica consistente em qualquer ambiente.
