Ranger 600

Price:

Catalogo Ranger 600

  • Categories: SÉRIE RANGER MEDIÇÃO PROFISSIONAL DE FERRAMENTAS VMS
  • Tags: medição de ferramentas

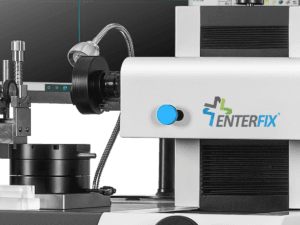

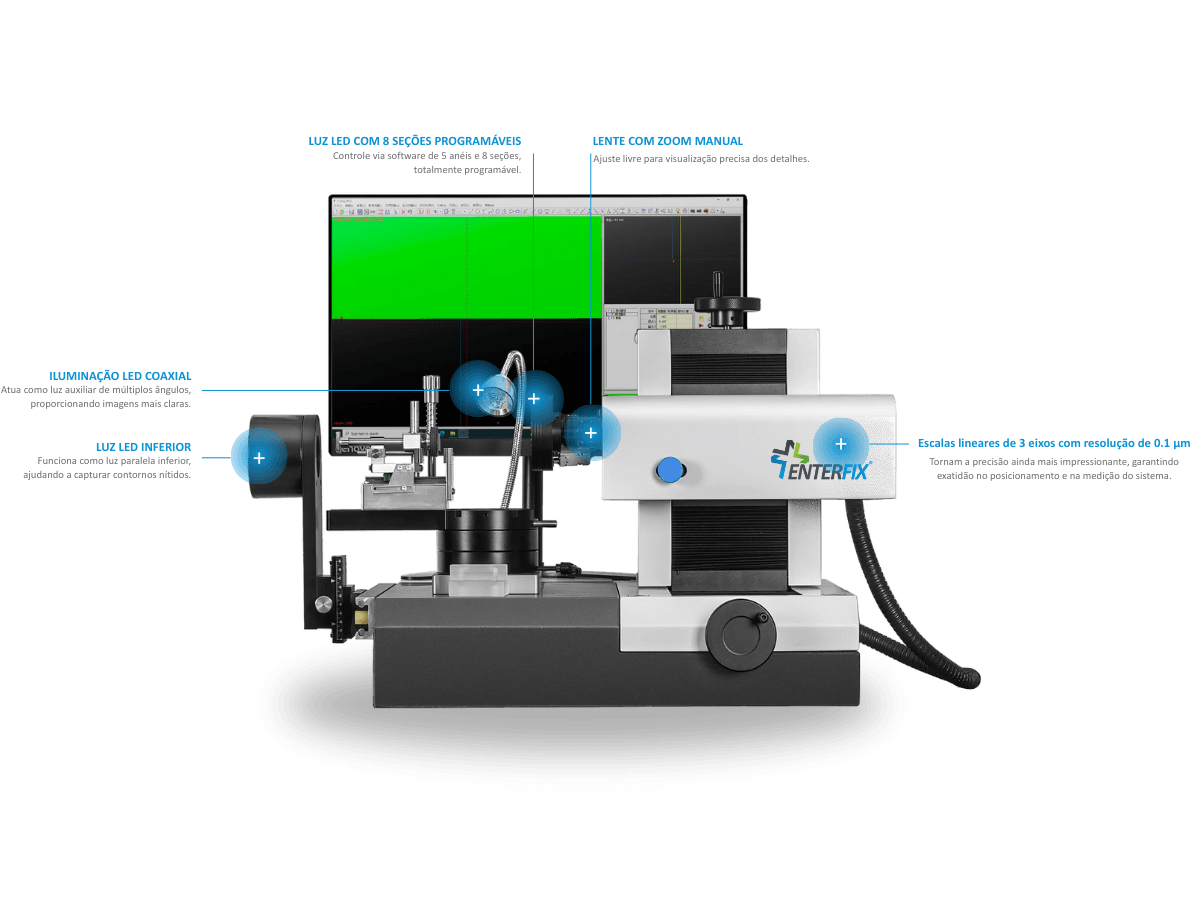

Sistema de Medição de Ferramentas ENTERFIX RANGER600

Sistema de Medição de Ferramentas

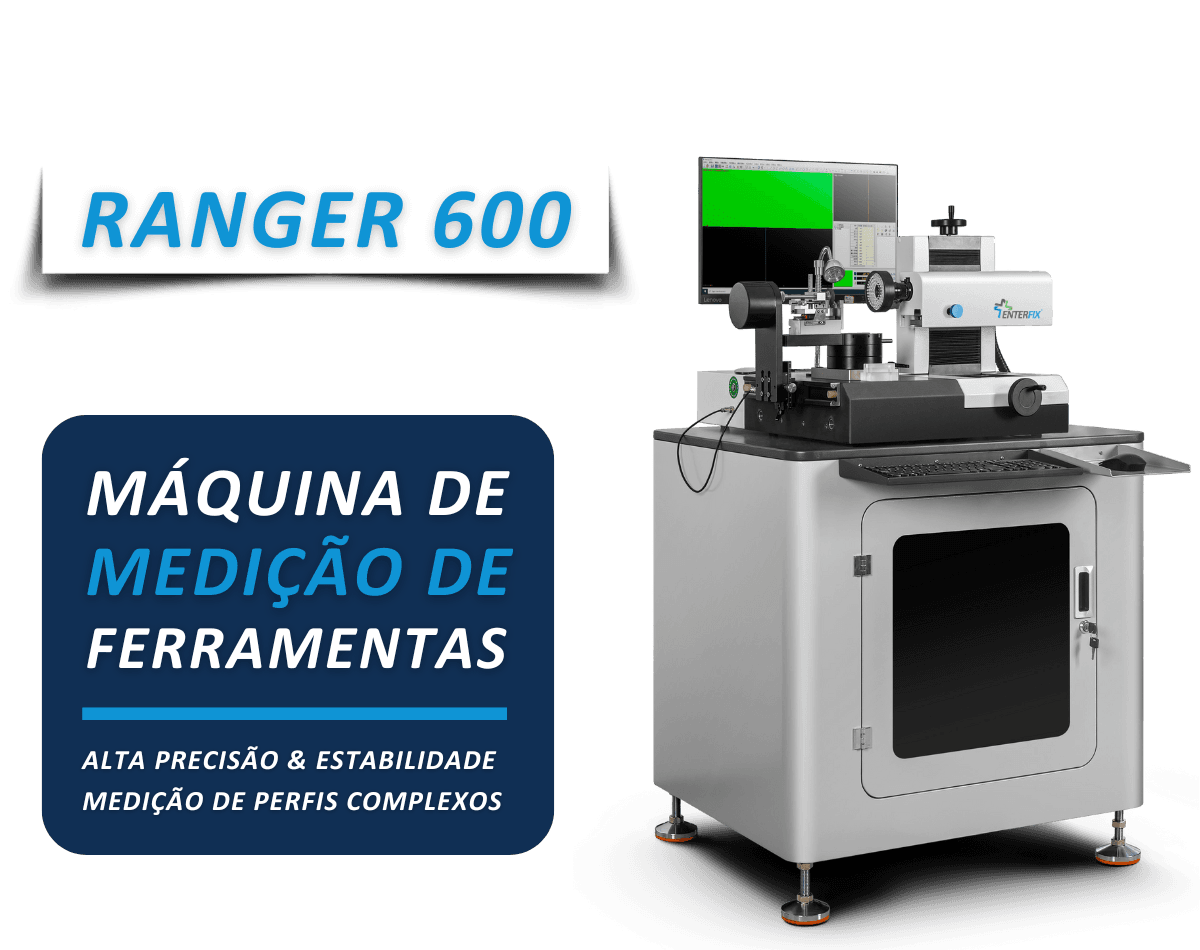

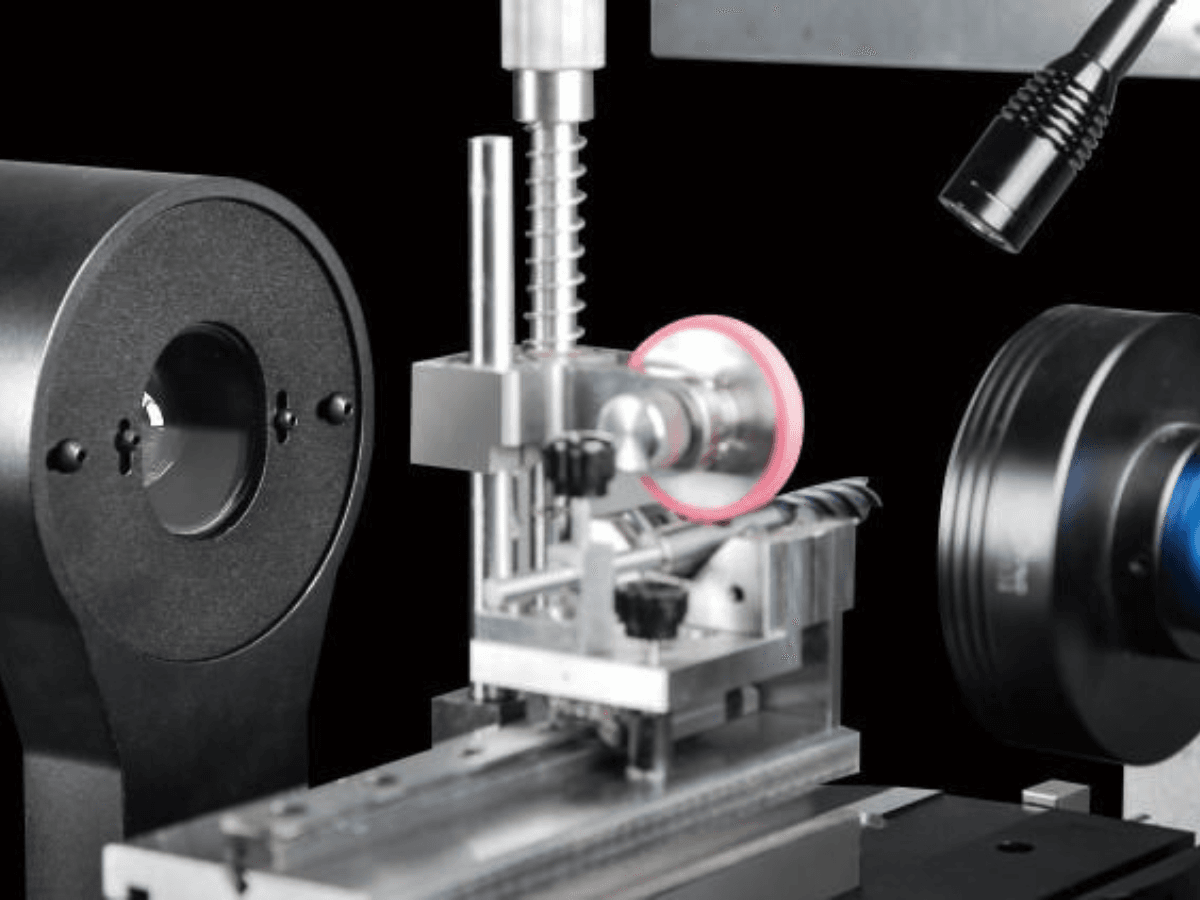

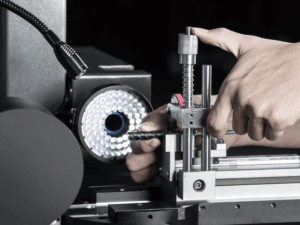

ENTERFIX RANGER600 é a máquina de medição universal para brocas, fresas, alargadores e escareadores sob sistema de iluminação flexível. Graças ao design compacto e grande estabilidade, a RANGER600 pode ser empregada na sala de metrologia, recebendo inspeção ou diretamente na produção.
O sistema de inspeção de ferramentas RANGER600 é configurado com o software de medição universal SMARTOOL, o que o torna o melhor instrumento para todos os tipos de ferramentas de corte de metal, começando pela verificação rápida de critérios únicos, como contorno externo ou ângulos, até o controle completo de geometrias especiais de ferramentas.

Software

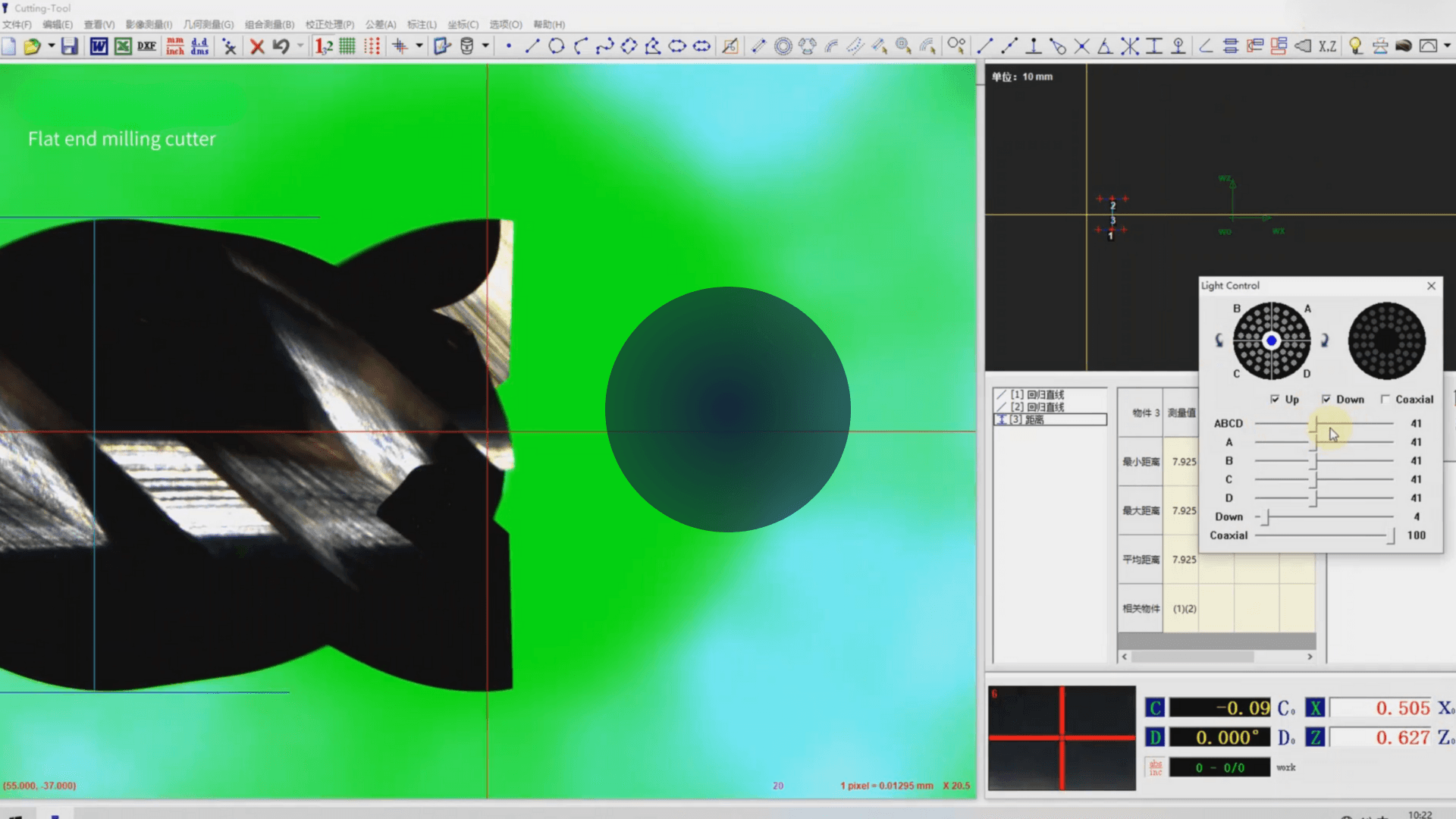

O software de medição de ferramentas de corte SMARTOOL é desenvolvido com base em tecnologia de medição óptica e digital de alta precisão, é fácil e intuitivo de operar e oferece vários algoritmos de medição e avaliação especificamente para ferramentas fabricadas ou afiadas no ramo de retificação. Visualizações nítidas e de alto contraste em todas as ampliações. Todas as ampliações são calibradas.

O alto nível de zoom permite a análise até dos menores detalhes da superfície ou a inspeção de microferramentas. Interface de software intuitiva e de fácil operação – para aplicação de medição rápida e fácil, todas as teclas de função e painel de operação são gráficos, e a função de detecção automática de bordas ajuda a eliminar a diferença nos resultados de medição de diferentes operadores. Alternação livre entre a visualização da imagem do objeto e a visualização da curva de contorno em tempo real – os usuários podem obter a observação e medir as bordas máximas das ferramentas durante o processo de rotação dinâmica. Processo avançado de calibração e compensação – o software SMARTOOL oferece função avançada de calibração e compensação, aumentando muito a precisão da medição.

Parâmetros

ItemsRANGER 600
X axis travel (mm)80
Y axis travel (mm)60
Z axis Faixa de medição (mm)60
MAX Diâmetro da Ferramenta (mm)0.2-35
MAX Comprimento da Ferramenta (mm)200
Distância de Trabalho65mm
Sistema Lente Zoom0.7X-4.5X Lente Zoom
Câmera CCD2M pixel HD câmera / 5M pixel HD câmera (opcional)
Escala linear Resolução0.0001mm
Ampliação12.6X~79.2X/25.2X~158.4X (optional)
FOV27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (opcional)
PrecisãoX~Y, (2.5+L/100)μm, L is the measuring length
PCComputador All-in-one, Sistema operacional Windows 10, 24″ monitor
Sistema de iluminaçãoLuz de superfície de anel LED programável de 8 seções, fonte de luz programável e fonte de luz auxiliar multiângulo
Formato do arquivo de entradaDXF
Formato do arquivo de saídaEXCEL, DXF
