Geomagic® Control X™
Inspeção 3D e metrologia: compare a peça digitalizada com o CAD, aplique GD&T, encontre a causa do desvio e emita o relatório — no mesmo projeto.
- 3Planos de licença
- 2D + 3DGD&T ASME Y14.5M
- 12Idiomas, com português
- NIST · PTBEnsaios publicados
Software de metrologia profissional que transforma a maneira como sua equipe mede, inspeciona e garante a qualidade. O Control X aproveita os dados de escâneres 3D, braços de medição, CMMs e tomografia para capturar e processar geometria com precisão, e entrega o resultado em relatório que qualquer pessoa da fábrica entende.
- Comparação CAD x digitalização
- GD&T 2D e 3D
- Inspeção híbrida com apalpação
- Análise de tendência
- Relatório em PDF 3D
- Automação por lote
O Control X em operação
Simplificando a inspeção
Da primeira peça amostrada ao lote em série, o Control X responde o “como” e o “por quê” por trás do defeito.
Identifique o problema e resolva
Com a visão completa da peça a partir da digitalização, você localiza e corrige problemas de fabricação e de montagem antes que parem a linha.
Pare a sucata antes que ela comece
Detecte o defeito cedo e amplie a inspeção para mais gente da equipe, inclusive nas peças que chegam do fornecedor. Menos retrabalho, menos componente reprovado na montagem.
Não basta encontrar, é preciso corrigir
Qualquer software mostra onde a peça saiu da especificação. O Control X se integra ao CAD e ao Geomagic Design X para que você atualize o modelo 3D e compense o desvio na origem.
Meça o desgaste, domine a precisão
Use a digitalização para revelar desgaste e deformação mesmo onde não se esperava. Com alinhamento automatizado e análise de desvio, o dano é localizado e medido de forma consistente.
Fique à frente das falhas
Acompanhe como a geometria da peça muda ao longo do tempo. Com análise de tendência e geração de relatórios, a falha aparece antes de virar parada de máquina.
Redefina a documentação da qualidade
A digitalização 3D cria um registro digital completo da geometria. Encontrou um problema meses depois? Basta revisitar o arquivo e verificar qualquer dimensão, sem medir a peça de novo.
Recursos em destaque
O que o software faz, na ordem em que você vai usar.
Use qualquer escâner 3D com confiança
O Control X foi projetado para trabalhar com dados de qualquer escâner 3D. Existem interfaces diretas para os sistemas mais usados do mercado, e você pode acrescentar um novo equipamento à frota a qualquer momento sem aprender outro fluxo de trabalho.
- Digitalização direta por plugin, nos planos Essentials Connect e Professional
- Braços de medição e CMMs portáteis na mesma interface
- Formatos neutros de digitalização: STL, PTS, ASC, entre outros
- Dados de tomografia para geometria interna

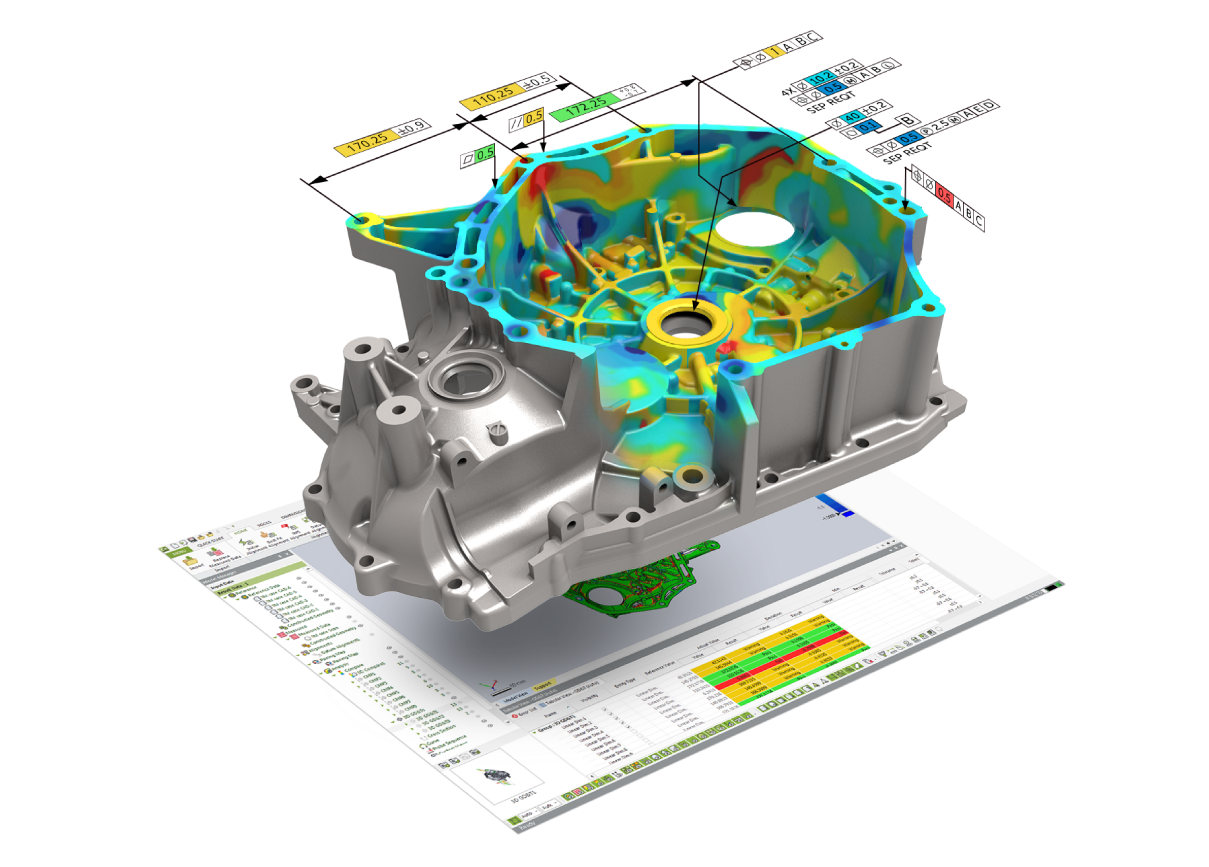

Compare a digitalização com o CAD
Mapas em cores mostram exatamente o que está dentro e o que está fora da tolerância, e qual é o valor do desvio em cada região. Além do mapa 3D, o software trabalha com seções transversais 2D, limites, curvas e silhuetas.
- Mapa de desvio 3D com escala de cores configurável
- Seções transversais 2D e análise de contorno
- Comparação contra peça matriz, quando não existe CAD
- Inspeção de dano e desgaste de superfície

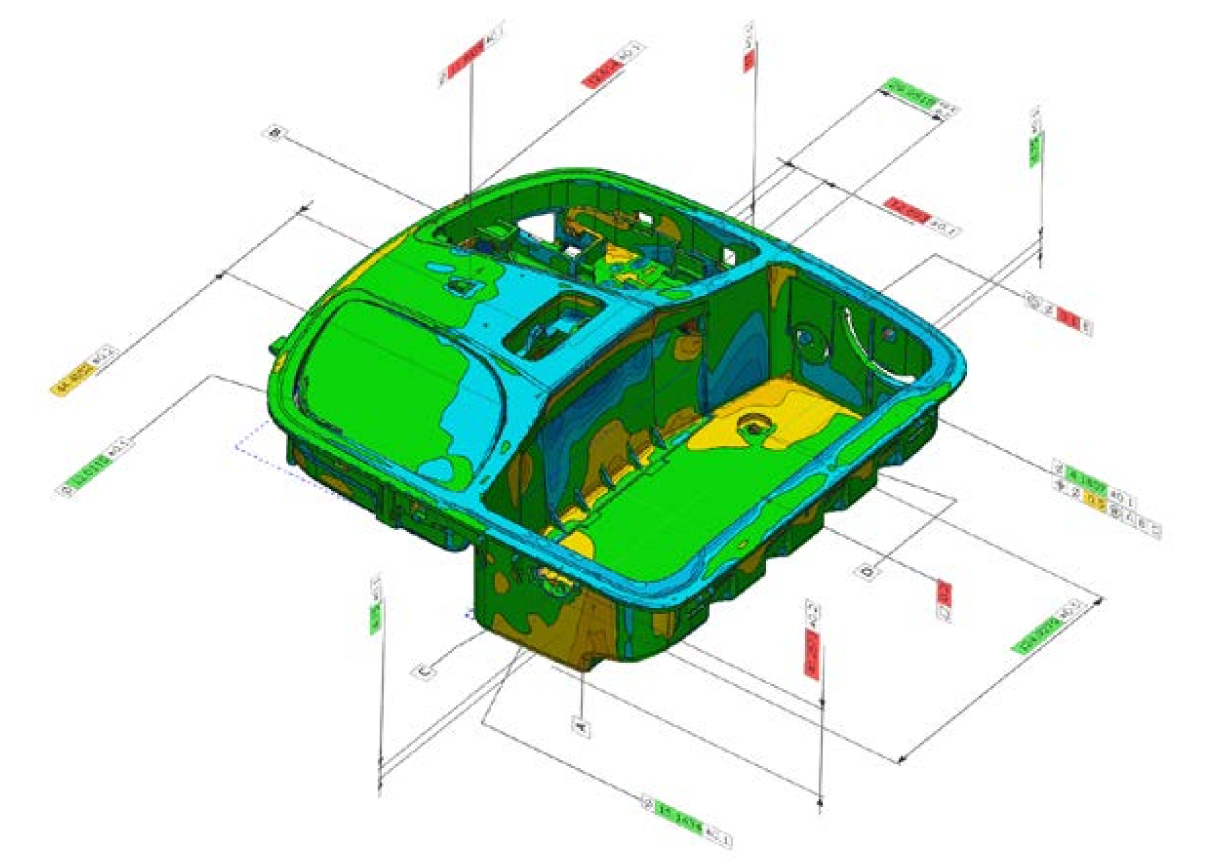

GD&T 2D e 3D incorporado
O Control X mede tamanho, forma, orientação e localização conforme o padrão ASME Y14.5M. Avalia desde retitude e planicidade até concentricidade e batimento total, e permite escolher a técnica de alinhamento adequada a cada peça.
- Alinhamento por RPS, datum, 3-2-1, adaptativo e localizado
- Melhor ajuste com restrições e alinhamento automático por característica
- Importação de PMI do CAD, no plano Professional
- Medição de dimensões em modelo nominal ou em peça matriz

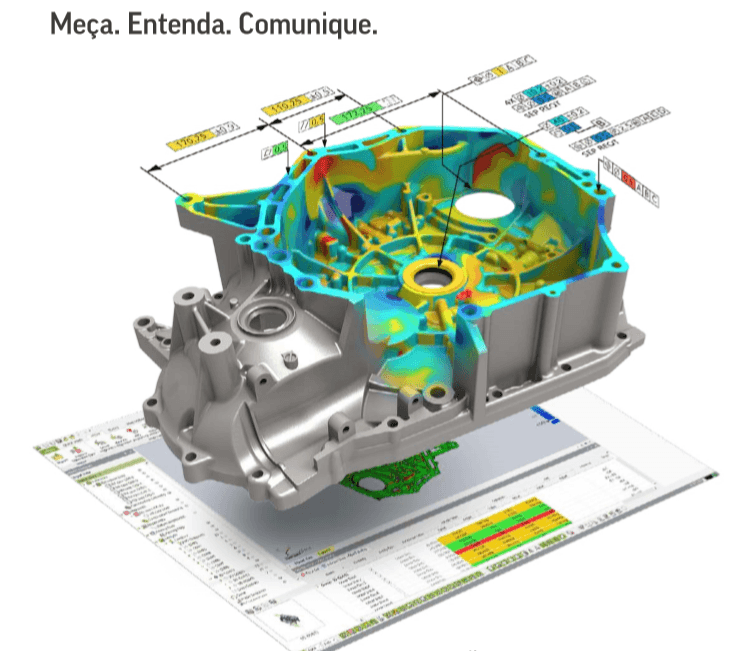

Relatórios 3D claros e interativos
Relatórios personalizáveis a partir de modelos próprios da sua empresa. Acompanhe a variação ao longo do tempo com análise de tendência e compartilhe o resultado em PDF 3D, que abre em PC, Mac ou celular sem instalar software.
- Modelos de relatório personalizáveis com a identidade da empresa
- PDF 3D navegável para enviar ao cliente ou ao fornecedor
- Análise de tendência entre peças e entre lotes
- Ferramentas de relatório integradas ao Microsoft Office
Automatize todo o processo
Registre o projeto de inspeção no gerenciador de modelos do Control X e tenha rastreabilidade completa. Definida uma vez, a rotina roda enquanto a peça estiver em produção — sem intervenção manual e sem depender de quem criou.
- Visual Script: arrastar e soltar, sem conhecimento de programação
- Script em Python para integrações e tarefas avançadas
- Processamento em lote de vários arquivos, em vários PCs
- Automation Server para processamento paralelo e envio do resultado de aprovado ou reprovado a sistemas externos
Visual Script, Python, inspeção automatizada e importador de CAD nativo fazem parte do plano Professional.
Digitalização e apalpação juntas
Medição sem contato e apalpador tátil na mesma interface, com fluxos de trabalho pré-planejados e orientação gráfica e sonora para o operador.
Peça matriz como referência
Sem modelo CAD, uma peça aprovada vira a referência: o Control X trata o nominal digitalizado como modelo e reconhece os recursos automaticamente.
Análise de aerofólio
Ferramenta dedicada a turbinas, pás e rotores: verificação de perfis, posições, espessuras e ângulos de corda. Disponível no plano Professional.
Do scan ao relatório, em cinco passos
O mesmo caminho para amostra inicial, controle de série e validação de protótipo.
- 1
Importar
Digitalize direto pelo plugin ou importe dados do escâner, da CMM portátil ou da tomografia.
- 2
Alinhar
Melhor ajuste, RPS, 3-2-1, por datum ou localizado, conforme a referência do desenho.
- 3
Medir
Comparação 3D, GD&T, seções, furos, roscas e geometrias complexas.
- 4
Analisar
Causa-raiz do desvio, vários resultados no mesmo projeto e tendência ao longo do tempo.
- 5
Relatar
Relatório com o modelo da sua empresa e PDF 3D para enviar a quem precisa decidir.
Escolha o seu plano
O Geomagic Control X é oferecido em três planos, e a Enterfix fornece os três. A escolha depende do que o seu processo de inspeção precisa fazer.
| Comparação de planos | Essentials | Essentials Connect | Professional |
|---|---|---|---|
| Ferramentas de inspeção abrangentes (importar, editar, alinhar, extrair, comparar) | Sim | Sim | Sim |
| Importação e exportação de formatos CAD e de digitalização neutros (IGES, STEP, STL, PTS e outros) | Sim | Sim | Sim |
| Ferramentas de relatório | Sim | Sim | Sim |
| Ferramentas de dimensionamento geométrico e tolerância | Sim | Sim | Sim |
| Ferramentas de processamento de malha e nuvem de pontos | Sim | Sim | Sim |
| Rotinas de inspeção repetíveis | Sim | Sim | Sim |
| Digitalização direta por plugin | — | Sim | Sim |
| Suporte e ferramentas para dispositivos portáteis de metrologia | — | Sim | Sim |
| Importação e exportação de formatos CAD e de digitalização nativos | — | — | Sim |
| Importar CAD PMI | — | — | Sim |
| Inspeção automatizada | — | — | Sim |
| Substituição de dados de referência | — | — | Sim |
| Inspeção com vários resultados | — | — | Sim |
| Ferramentas de inspeção de defeitos de superfície | — | — | Sim |
| Importador de CAD nativo | — | — | Sim |
| Análise de aerofólio | — | — | Sim |
| Visual Script | — | — | Sim |
| Scripts em Python | — | — | Sim |
Requisitos do sistema
Configuração publicada pelo fabricante para a versão 2025.0.x.
| Componente | Mínimo | Recomendado |
|---|---|---|
| Sistema operacional | Windows 10 64 bits ou mais recente | Windows 11 64 bits |
| Processador | Intel 64 bits ou AMD 64 bits | Intel Core i7 ou i9 de 13ª geração ou mais recente; AMD Ryzen 7 ou 9 da série 5000 ou mais recente |
| Memória RAM | 8 GB | 32 GB ou mais |
| Armazenamento | 30 GB livres | SSD de 512 GB ou maior |
| Vídeo | GPU NVIDIA com OpenGL 4.0 e 2 GB de VRAM | NVIDIA da série RTX com 4 GB de VRAM ou mais |
| Tela | HD (1280 x 720) | Full HD (1920 x 1080) ou superior |
| Outros | Mouse de três botões ou mouse 3D (3Dconnexion e similares). Microsoft Office instalado para as ferramentas de relatório. | |
| Observações | Máquina virtual e dual boot não têm suporte oficial. Tablets com Windows não são suportados. Duas placas de vídeo em SLI não são suportadas. O cache temporário pode exigir cerca de 3 GB livres a cada 100 milhões de pontos. | |
Especificações do software
| Fabricante | Hexagon — linha Geomagic |
| Categoria | Software de inspeção 3D e metrologia |
| Planos | Essentials, Essentials Connect e Professional — os três fornecidos pela Enterfix |
| Entrada de digitalização | STL, PTS, ASC e demais formatos neutros; formatos nativos de escâner no plano Professional |
| Entrada de CAD | IGES, STEP e demais formatos neutros; importador de CAD nativo e PMI no plano Professional |
| Saída de relatório | Modelos personalizáveis, PDF 3D e ferramentas integradas ao Microsoft Office |
| Norma de GD&T | ASME Y14.5M, em 2D e 3D |
| Alinhamentos | Melhor ajuste com restrições, RPS, datum, 3-2-1, adaptativo, localizado e automático por característica |
| Automação | Visual Script, script em Python, processamento em lote e Automation Server (plano Professional) |
| Arquivo de projeto | .CXProj, com gerenciador de modelos e rastreabilidade |
| Idiomas | 12 idiomas, incluindo português, inglês, espanhol, alemão, francês, italiano, polonês, tcheco, turco, chinês, japonês e coreano |
| Exatidão | Algoritmos verificados por ensaios publicados de NIST, PTB e NPL |
| Licenciamento | Licença perpétua, do cliente. A manutenção anual dá direito às atualizações de versão e ao suporte do fabricante. |
| Fornecimento no Brasil | Enterfix — venda, instalação, treinamento e suporte em português |
Onde é usado
Automotivo
Aeroespacial
Moldes e ferramentaria
Energia e indústria pesada
Ferrovia e naval

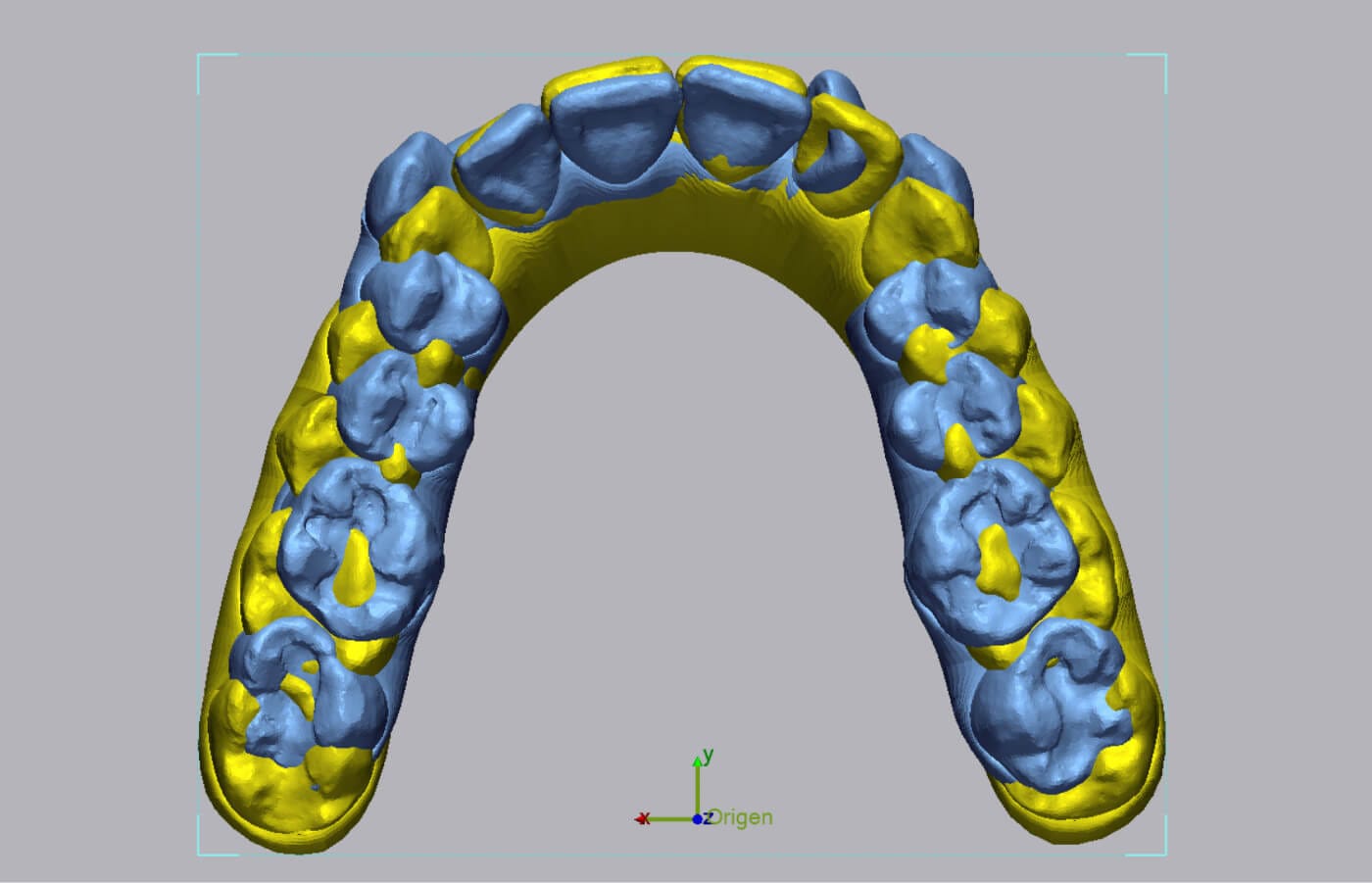

Odontologia e dispositivos médicos
Perguntas frequentes
O Control X funciona com o escâner que eu já tenho?
Sim. O software foi projetado para trabalhar com dados de qualquer escâner 3D e tem interfaces diretas para os equipamentos mais usados do mercado. Para digitalizar de dentro do próprio Control X, por plugin, o plano precisa ser o Essentials Connect ou o Professional. Se o equipamento exporta STL, PTS ou outro formato neutro, qualquer plano importa.
Qual a diferença entre os três planos?
O Essentials cobre a inspeção completa com formatos neutros, GD&T, relatório e rotinas repetíveis. O Essentials Connect acrescenta a digitalização direta por plugin e o suporte a dispositivos portáteis de metrologia. O Professional acrescenta CAD nativo, PMI, inspeção automatizada, vários resultados no mesmo projeto, defeitos de superfície, análise de aerofólio, Visual Script e Python. A tabela de comparação acima mostra item a item.
Preciso saber programar para automatizar a inspeção?
Não. O Visual Script monta o fluxo arrastando e soltando operações, sem escrever código. Quem precisa de mais controle usa o script em Python para integrar com outros sistemas. Ambos fazem parte do plano Professional.
Dá para inspecionar sem ter o modelo CAD?
Sim. O Control X trata uma peça aprovada digitalizada como referência, reconhecendo os recursos automaticamente. É o caminho usado em peça legada, ferramenta antiga e componente de fornecedor sem desenho.
O relatório sai em português?
Sim. A interface está disponível em 12 idiomas, incluindo português, e os modelos de relatório são personalizáveis com o cabeçalho e a identidade da sua empresa. O PDF 3D abre em qualquer computador ou celular, sem instalar o software.
A licença é perpétua ou por assinatura?
Perpétua. A licença é da sua empresa e o software continua funcionando enquanto você quiser usá-lo. A manutenção anual é contratada à parte e dá direito às atualizações de versão e ao suporte do fabricante. Sem manutenção, a versão instalada continua rodando, mas para de receber atualização.
Como funciona o suporte no Brasil?
A Enterfix fornece, instala, treina e dá suporte em português. Também integramos o Control X ao escâner, ao braço de medição ou à CMM que a sua empresa já usa, e ajudamos a montar as primeiras rotinas de inspeção com as suas peças.
Veja o Control X medindo a sua peça
Agende uma demonstração técnica com a nossa equipe. Levamos uma peça sua para a tela: digitalização, alinhamento, GD&T e relatório, no seu processo e com o seu desenho.
