Geomagic® Design X™
Transforme a peça física em modelo CAD paramétrico e editável. Do escaneamento ao CAD, com árvore de recursos que o seu SOLIDWORKS, NX, Creo ou Inventor entende.
- 3Planos de licença
- 60+Formatos de entrada
- 5CADs no LiveTransfer
- 2026.1Versão atual
O software de engenharia reversa mais abrangente do setor. O Design X combina CAD baseado em histórico com processamento de dados de digitalização 3D, o que permite criar modelos sólidos paramétricos e editáveis compatíveis com o CAD que a sua engenharia já usa. Comece o projeto a partir da realidade, não do zero.
- Digitalização para CAD
- Modelo paramétrico editável
- LiveTransfer para o seu CAD
- Superfície exata
- Reparo de malha
- Análise de precisão
O Design X em operação
Escanear, reparar, reconstruir
Engenharia reversa rápida, para quem precisa do modelo pronto para fabricar, e não de uma malha bonita.
Comece a partir da realidade
Transforme dados de digitalização 3D em modelos CAD editáveis e baseados em recursos. O projeto não nasce de uma folha em branco: nasce da peça que já existe.
Velocidade de verdade
Do conceito à criação em tempo recorde. Digitalize protótipos, peças e ferramentas e ganhe dias, às vezes semanas, no ciclo de desenvolvimento. Sem medição manual tediosa.
Conectado ao seu CAD
A tecnologia LiveTransfer leva o modelo inteiro, com a árvore de recursos, direto para SOLIDWORKS, Siemens NX, Solid Edge, Autodesk Inventor e PTC Creo.
Aproveite o que você já tem
Examine peças existentes, modernize componentes antigos e reconstrua projetos sem desenho em dados CAD atuais, prontos para produção.
Alcance geometrias difíceis
Produtos adaptados ao corpo humano, componentes que precisam encaixar em sistemas existentes e formas complexas que a medição tradicional não alcança.
Corte custo, não canto
Modele a peça como construída e como projetada. Adapte o CAD existente à digitalização e reduza iterações caras de ferramenta, garantindo o ajuste antes de usinar.
Recursos em destaque
O caminho da peça física até o arquivo que vai para a fabricação.
Controle direto do escâner
Capture de dentro do próprio Design X, sem passar por outro programa. O software controla os escâneres 3D mais usados do mercado e importa mais de 60 formatos de arquivo, entre polígonos, nuvens de pontos e CAD.
- Interfaces de escâner em todos os planos; plugins e apalpação no Plus e no Pro
- Integração direta com Hexagon, FARO, Scantech e outros
- Suporte ao DefinSight, da Scantech, na versão 2026.1
- Manuseio de nuvens densas e malhas maciças sem travar
Do escaneamento ao CAD, não a uma malha
O Design X extrai sólidos e superfícies baseados em recursos diretamente da digitalização. O resultado não é um STL pesado: é um modelo paramétrico com árvore, que a sua equipe edita como editaria qualquer peça do CAD.
- Extração automática e guiada de recursos de intenção de projeto
- Modelagem sólida e de superfície com croqui 2D e 3D sobre a malha
- Superfície exata para converter formas orgânicas em CAD preciso
- Modelagem As Built de superfície automática

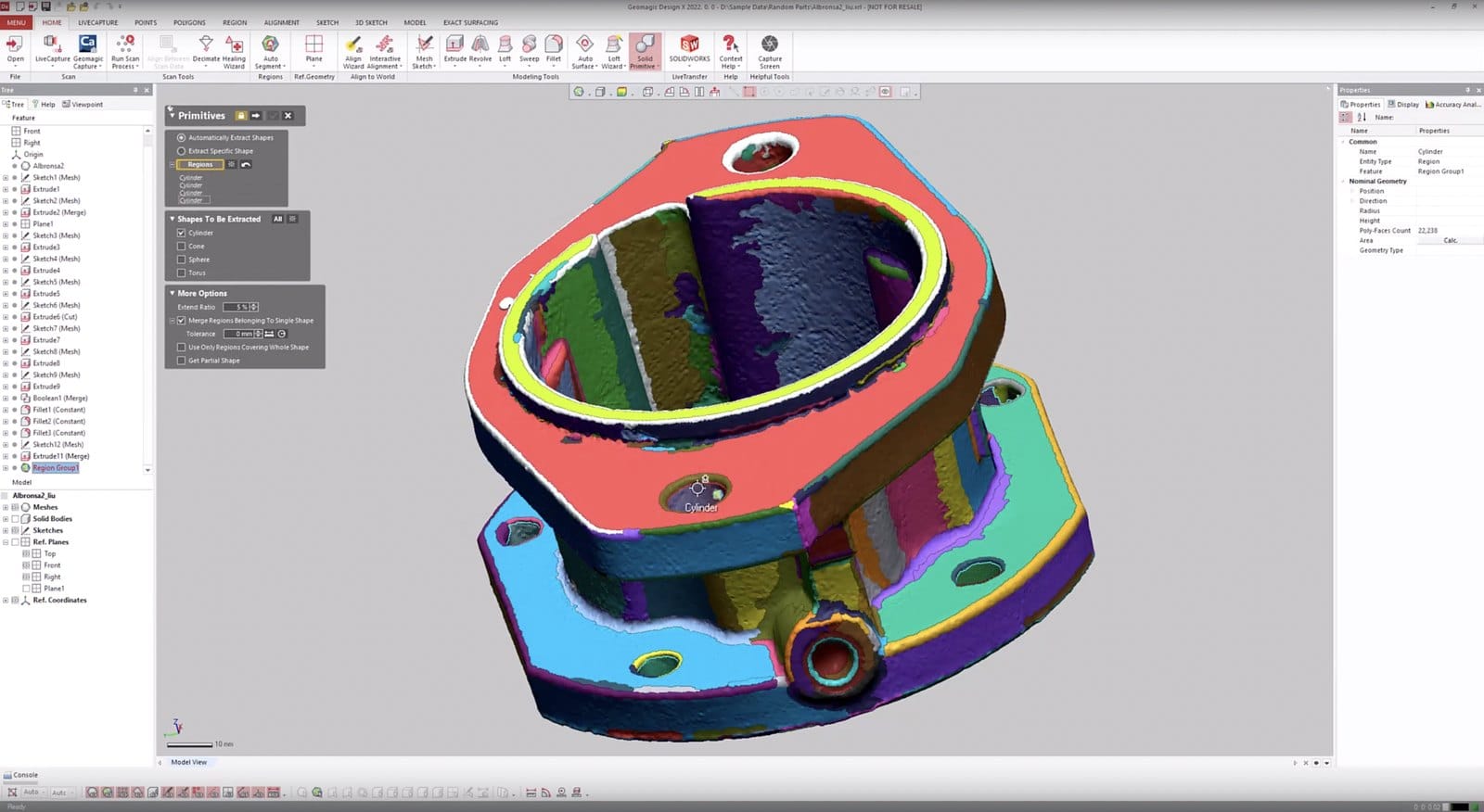

Assistentes que fazem o trabalho pesado
Ignore a limpeza tediosa e vá direto para a criação do modelo. O reparo de malha preenche furos, suaviza, otimiza e recria a malha, e os assistentes de modelagem reconhecem as regiões da peça sozinhos.
- Pincel inteligente para reparo rápido de malha
- Regiões automáticas e assistentes de modelagem, no plano Pro
- Assistentes de primitivas sólidas e de superfície em todos os planos
- Processamento em lote e de digitalização, no plano Pro

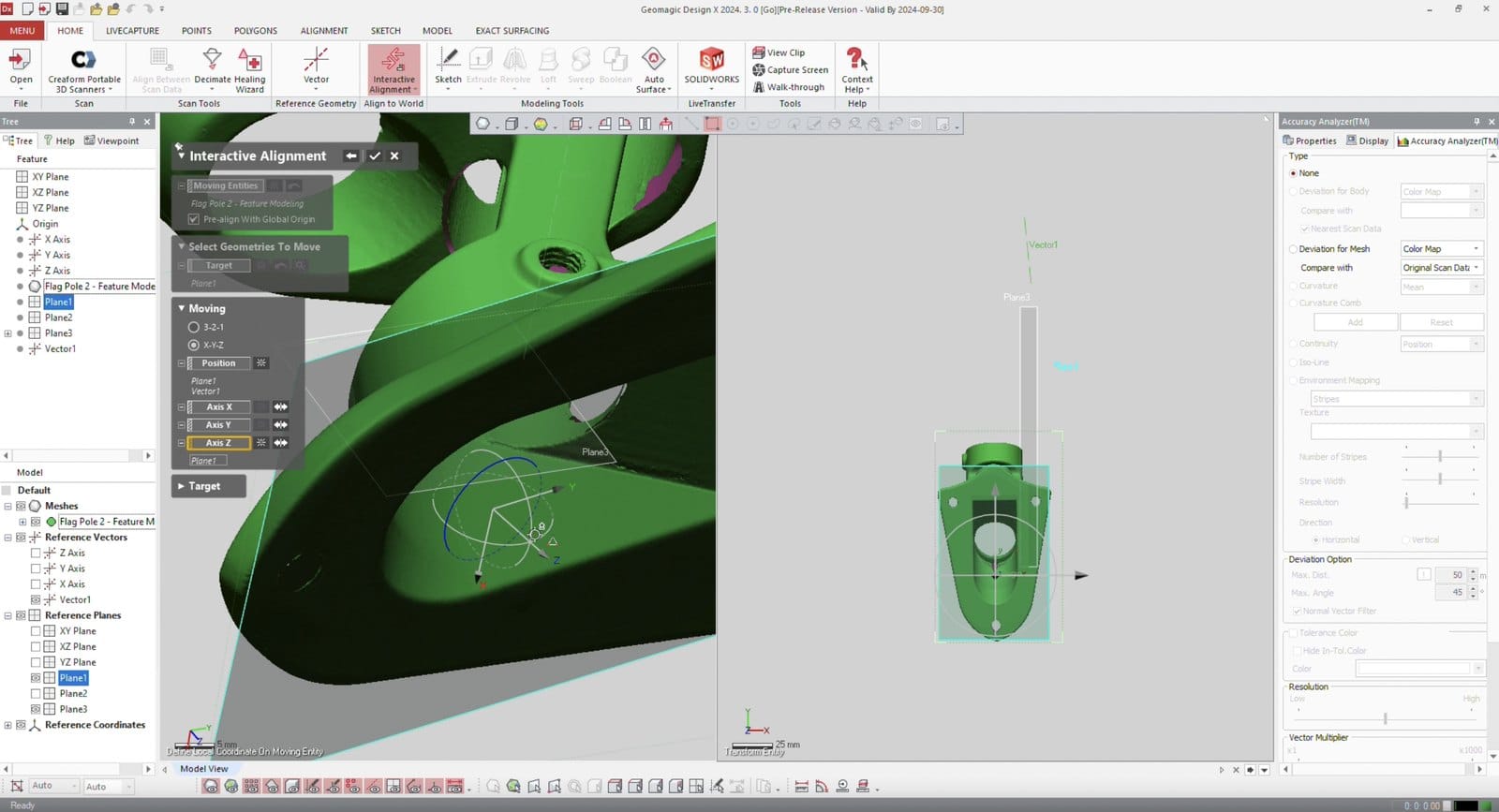

Alinhamento e prova de precisão
Modelo bonito que não bate com a peça não serve. O Automated Accuracy Analyzer compara e valida superfícies, sólidos e esboços contra os dados originais da digitalização, e mostra o desvio antes de você liberar o arquivo.
- Alinhamento manual, automático, global e fino em todos os planos
- Assistente de alinhamento avançado no plano Pro
- Análise de desvio em todos os planos
- Analisador de precisão detalhado no Plus e no Pro

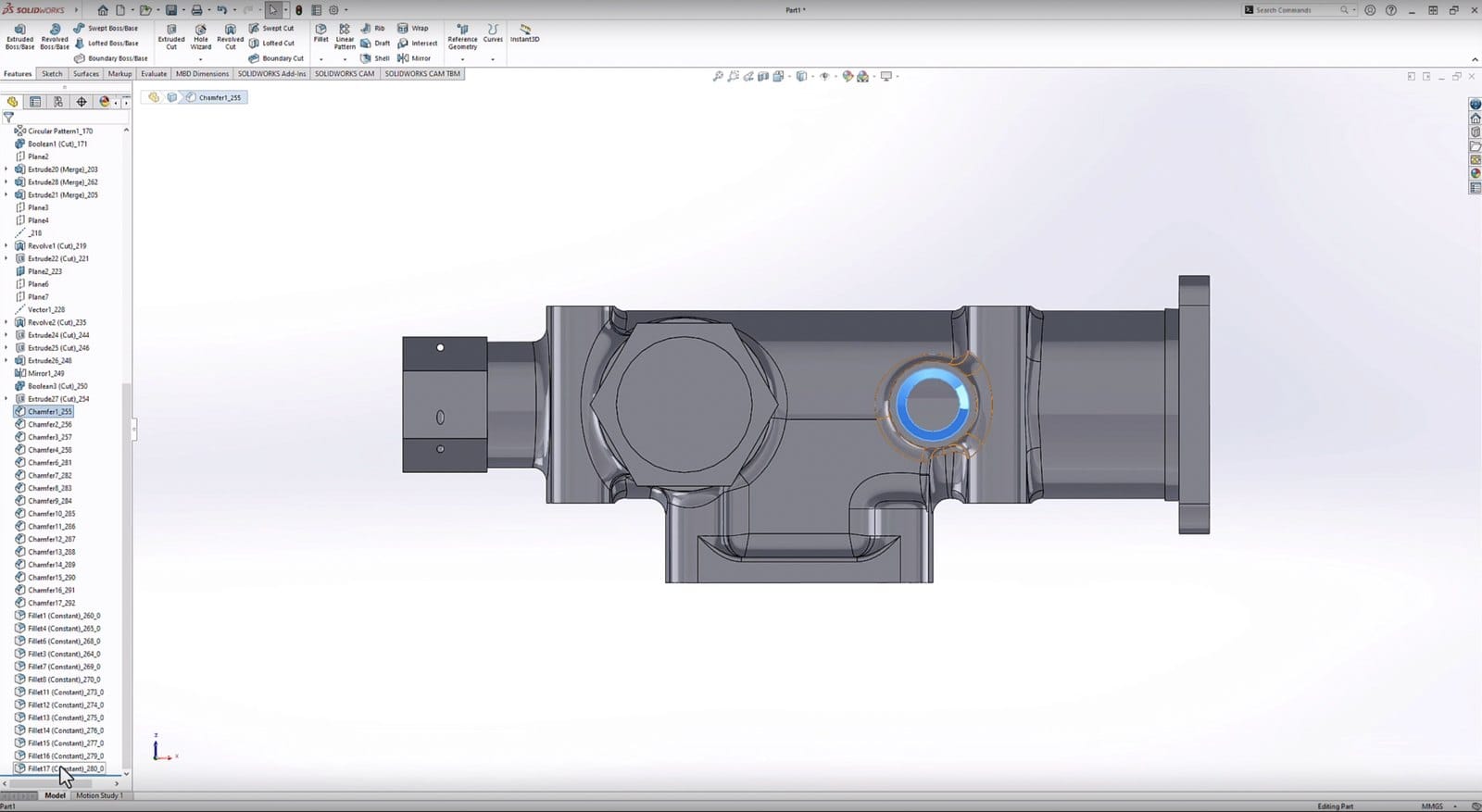

LiveTransfer: o modelo chega editável no seu CAD
O trabalho termina onde a sua engenharia já vive. O LiveTransfer move o modelo inteiro, incluindo a árvore de recursos, para o sistema CAD instalado na máquina. Não é exportação de arquivo morto: é o modelo continuando editável do outro lado.
- SOLIDWORKS, Siemens NX, PTC Creo, Autodesk Inventor e AutoCAD
- SOLIDWORKS 2026 suportado na versão 2026.1
- Exportação de formatos CAD neutros e de polígonos em todos os planos
- Importação e exportação de formatos CAD nativos no plano Pro
Fluxo da digitalização para o CAD
Sete etapas, do arquivo bruto do escâner ao modelo pronto para fabricar.
- 1
Capturar
Nuvem de pontos ou malha, por digitalização direta ou importação de arquivo.
- 2
Processar
Tratamento da nuvem de pontos e da malha poligonal.
- 3
Reparar
Criação ou simulação de malha impermeável, sem furo nem falha.
- 4
Extrair
Recursos de intenção de projeto, com análise de precisão.
- 5
Modelar
Modelo CAD baseado em recursos, editável como qualquer peça sua.
- 6
Superficiar
Modelagem As Built de superfície, automática e exata.
- 7
Transferir
Conversão de CAD de alta precisão e entrega no seu sistema.
Escolha o seu plano
O Design X é oferecido em três planos, e a Enterfix fornece os três. A escolha depende do tipo de peça que você precisa reconstruir.

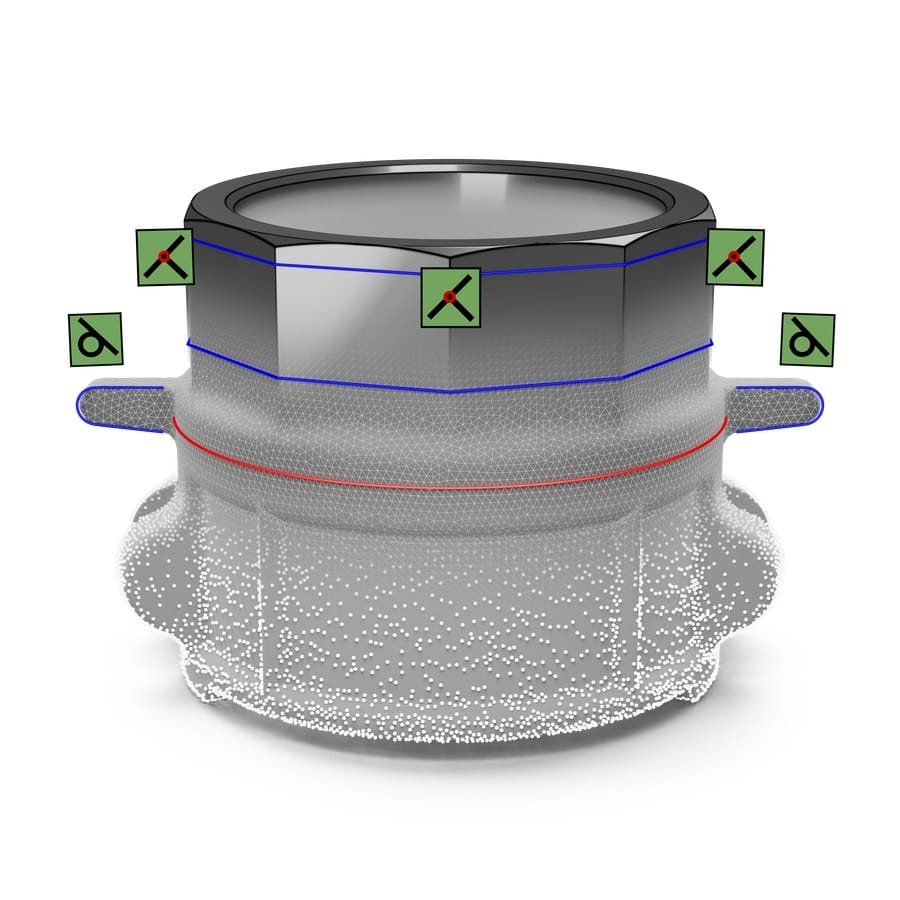

Design X Go
Para começar a fazer engenharia reversa de peças com um software fácil de usar. Tem o necessário para levantar a peça e construir o CAD: importação, reparo de malha, modelagem paramétrica, superfície automática e LiveTransfer.

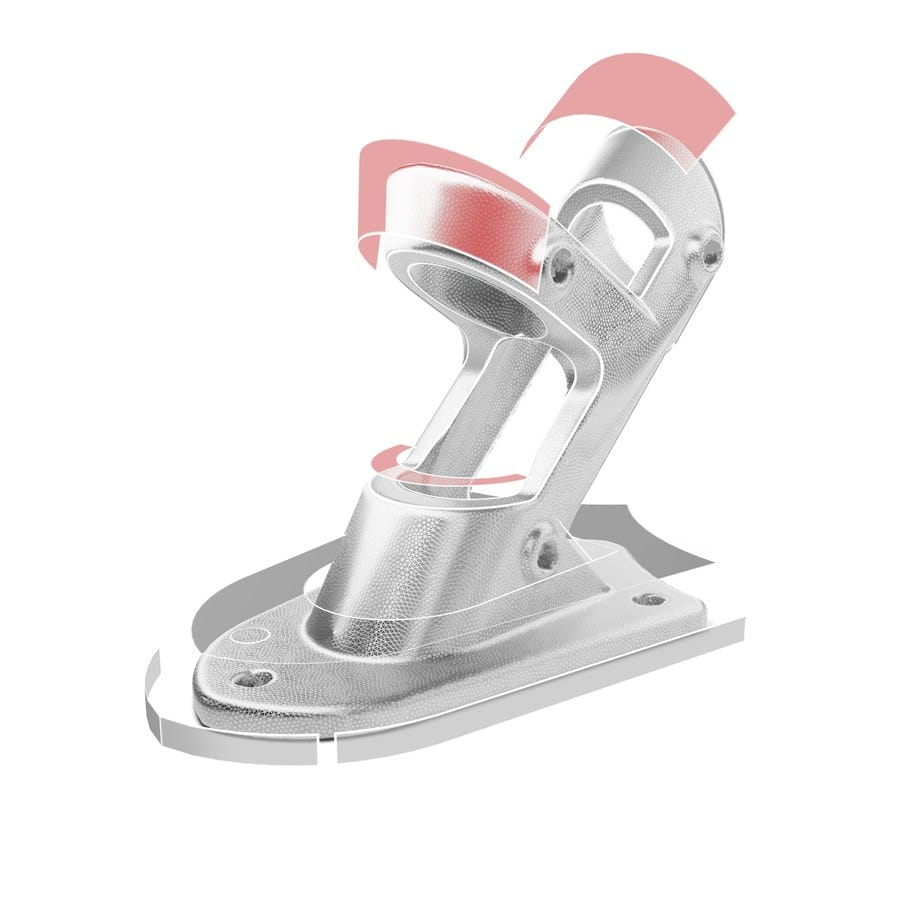

Design X Plus
Conjunto de ferramentas ampliado que se integra direto ao seu escâner. Acrescenta plugins de digitalização e apalpação, modelagem e superfície avançadas, croqui 3D sobre malha e o analisador de precisão detalhado.

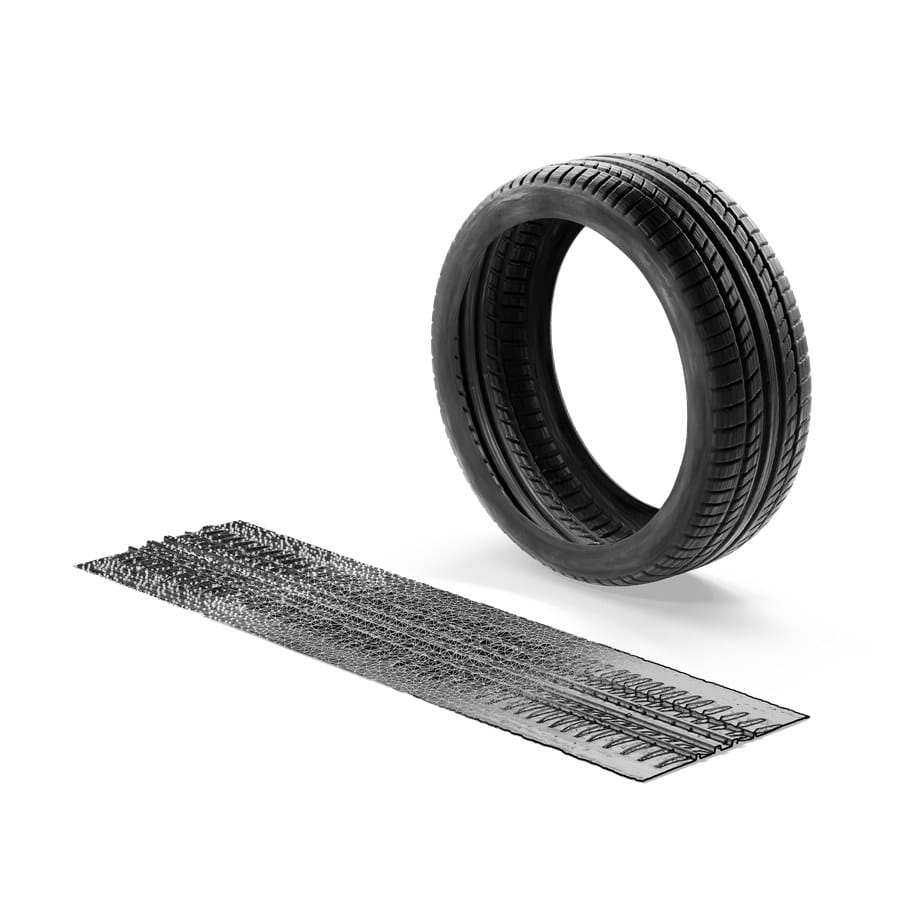

Design X Pro
Engenharia reversa sem limites, para peça orgânica e híbrida. Acrescenta CAD nativo, superfície exata, regiões e assistentes automáticos, edição avançada de malha e nuvem, croqui automático, texturização e automação em lote.
| Comparação de planos | Go | Plus | Pro |
|---|---|---|---|
| Interfaces de escâner | Sim | Sim | Sim |
| Plugins de escâner e apalpação | — | Sim | Sim |
| Importar e exportar malha, pontos, DXF, formatos CAD e de digitalização padrão | Sim | Sim | Sim |
| Importar e exportar formatos CAD nativos | — | — | Sim |
| Ferramentas básicas de seleção | Sim | Sim | Sim |
| Ferramentas avançadas de seleção | — | — | Sim |
| Reparo e edição de malha | Sim | Sim | Sim |
| Reparo de nuvem de pontos | Sim | Sim | Sim |
| Edição avançada de malha e assistentes | — | — | Sim |
| Edição avançada de nuvem de pontos | — | — | Sim |
| Enrolar e desenrolar digitalização | — | — | Sim |
| Texturização | — | — | Sim |
| Alinhamento manual | Sim | Sim | Sim |
| Alinhamento automático, global e fino | Sim | Sim | Sim |
| Ferramentas e assistente de alinhamento avançado | — | — | Sim |
| Criação e edição manual de regiões | Sim | Sim | Sim |
| Regiões automáticas | — | — | Sim |
| Geometria de referência | Sim | Sim | Sim |
| Croqui 2D e croqui 2D sobre malha | Sim | Sim | Sim |
| Modelagem sólida e de superfície básica | Sim | Sim | Sim |
| Croqui 3D básico | Sim | Sim | Sim |
| Assistentes de primitivas sólidas e de superfície | Sim | Sim | Sim |
| Modelagem e edição sólida e de superfície avançada | — | Sim | Sim |
| Croqui 3D sobre malha | — | Sim | Sim |
| Curvas 3D e ferramentas de edição direta | — | — | Sim |
| Ferramentas avançadas de croqui 2D | — | — | Sim |
| Croqui 3D avançado e edição | — | — | Sim |
| Croqui automático | — | — | Sim |
| Assistentes de modelagem | — | — | Sim |
| CAD Correct | — | — | Sim |
| Ajuste de malha e superfície automática | Sim | Sim | Sim |
| Superfície avançada e superfície automática seletiva | — | Sim | Sim |
| Superfície exata | — | — | Sim |
| Análise de desvio | Sim | Sim | Sim |
| Analisador de precisão detalhado | — | Sim | Sim |
| LiveTransfer para SOLIDWORKS, NX, Creo, AutoCAD e Inventor | Sim | Sim | Sim |
| Automação de processo de digitalização | — | — | Sim |
| Processamento em lote | — | — | Sim |
| Suporte por e-mail, instalação, licenciamento e base de conhecimento | Sim | Sim | Sim |
| Suporte por telefone e sessão remota | — | Sim | Sim |
Comparação publicada pelo fabricante. O LiveTransfer exige a licença completa do sistema CAD de destino instalada na mesma máquina.
Requisitos do sistema
Configuração publicada pelo fabricante no guia de requisitos do Design X.
| Componente | Mínimo | Recomendado |
|---|---|---|
| Sistema operacional | Windows 8.1 a Windows 11, 64 bits | Windows 10 ou 11, 64 bits |
| Processador | Intel ou AMD a partir de 2,0 GHz | Vários núcleos; acima de 3 GHz ajuda, desde que equilibrado com a quantidade de núcleos |
| Memória RAM | 8 GB ou mais | |
| Armazenamento | 30 GB livres | SSD com mais de 256 GB, ou HDD de 10.000 RPM |
| Vídeo | GPU NVIDIA com OpenGL 4.0 ou superior e 2 GB de memória | NVIDIA GeForce série 900, Quadro equivalente ou superior |
| Tela | 1280 x 960, cor verdadeira de 32 bits | 1280 x 1024 ou superior |
| Outros | Mouse de três botões com rolagem, teclado, placa de som e placa de rede. Microsoft .NET 4.0 ou 4.5, DirectX 9.0c ou posterior e leitor de PDF. | |
| Observações | Tablets Microsoft Surface não são suportados. Duas placas de vídeo em SLI não são suportadas. Placa fora da recomendação pode causar travamento, falha gráfica ou corrupção de dados. O cache temporário pode exigir cerca de 3 GB livres a cada 100 milhões de pontos. | |
Especificações do software
| Fabricante | Hexagon — linha Geomagic |
| Categoria | Software de engenharia reversa, da digitalização 3D ao CAD |
| Versão atual | 2026.1.0, lançada em março de 2026 |
| Planos | Go, Plus e Pro — os três fornecidos pela Enterfix |
| Entrada | Mais de 60 formatos, entre polígonos, nuvens de pontos e CAD; formatos CAD nativos no plano Pro |
| Saída | Formatos CAD neutros e de polígonos; CAD nativo no plano Pro |
| LiveTransfer | SOLIDWORKS, Siemens NX, PTC Creo, Autodesk Inventor e AutoCAD, com a árvore de recursos preservada |
| Modelagem | Sólidos e superfícies baseados em recursos, croqui 2D e 3D sobre malha, superfície automática e exata |
| Validação | Automated Accuracy Analyzer, comparando superfícies, sólidos e esboços com a digitalização original |
| Escâneres | Controle direto dos dispositivos mais usados; integração com Hexagon, FARO e Scantech, incluindo o DefinSight |
| Licenciamento | Licença perpétua, do cliente. A manutenção anual dá direito às atualizações de versão e ao suporte do fabricante. |
| Fornecimento no Brasil | Enterfix — venda, instalação, treinamento e suporte em português |
Onde é usado
Automotivo
Aeroespacial
Moldes e ferramentaria
Energia e indústria pesada
Ferrovia e naval
Dispositivos médicos
Perguntas frequentes
Qual a diferença entre o Design X e o Control X?
Eles resolvem problemas opostos. O Control X inspeciona: compara a peça digitalizada com o CAD e diz se está dentro da tolerância. O Design X reconstrói: transforma a peça digitalizada em modelo CAD paramétrico, quando o desenho não existe ou precisa ser refeito. Muita empresa usa os dois, um para engenharia e outro para qualidade.
O modelo sai editável no meu CAD ou vira um bloco travado?
Sai editável. O LiveTransfer leva o modelo com a árvore de recursos para SOLIDWORKS, NX, Creo, Inventor e AutoCAD, e lá ele continua sendo um modelo paramétrico, com croquis e operações que a sua equipe altera. Para isso, a licença completa do CAD de destino precisa estar instalada na mesma máquina.
Qual plano eu preciso?
Depende da peça. Para peças prismáticas, de geometria regular, o Go resolve. Se você digitaliza com frequência e quer plugin direto do escâner, mais superfície avançada e análise de precisão detalhada, o Plus. Para peça orgânica, superfície de classe A, texturização, regiões automáticas e automação em lote, o Pro. A tabela acima mostra item a item.
Funciona com o escâner que eu já tenho?
Sim. O Design X importa mais de 60 formatos, então qualquer escâner que exporte malha ou nuvem de pontos serve. Para capturar de dentro do software, com plugin, é preciso o plano Plus ou Pro. Há integração direta com Hexagon, FARO e Scantech, incluindo o DefinSight.
Preciso saber CAD para usar?
Ajuda muito. A interface e os fluxos seguem a lógica de um CAD tradicional, então quem já modela se encontra rápido. Quem vem só da digitalização precisa aprender a parte de modelagem, e é justamente aí que o treinamento da Enterfix entra.
A licença é perpétua ou por assinatura?
Perpétua. A licença é da sua empresa e o software continua funcionando enquanto você quiser usá-lo. A manutenção anual é contratada à parte e dá direito às atualizações de versão e ao suporte do fabricante. Sem manutenção, a versão instalada continua rodando, mas para de receber atualização.
Como funciona o suporte no Brasil?
A Enterfix fornece, instala, treina e dá suporte em português. Ajudamos a montar a primeira peça de ponta a ponta, do escaneamento até o modelo entregue no seu CAD, com uma peça sua.
Traga uma peça sua e veja virar CAD
Agende uma demonstração técnica com a nossa equipe. Digitalizamos uma peça do seu processo e reconstruímos o modelo na tela, com a árvore de recursos, até a entrega no CAD que você usa.
