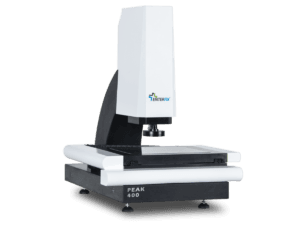

PEAK 400
Máquina de medição por visão CNC, em formato de bancada
A PEAK 400 mede sem contato, por imagem, e executa a rotina inteira sozinha: a mesa se desloca nos três eixos por comando do programa, o foco e a ampliação são ajustados pelo software e o resultado sai em relatório. O operador carrega a peça e aciona o ciclo.
A Enterfix especifica esta série acima da configuração padrão do fabricante: zoom automático, CNC nos três eixos e régua linear de 0,2 μm. Na prática, é o desempenho de uma máquina de grande porte num equipamento que ocupa uma bancada, o que a torna a escolha de quem precisa de medição automática sem abrir espaço de laboratório.
Faixa de medição de 400 × 300 × 200 mm. Para peças menores, a mesma configuração está disponível na PEAK 300.
O QUE MUDA NA CONFIGURAÇÃO ENTERFIX
Zoom automático
A ampliação é trocada pelo programa, não à mão. A rotina roda do início ao fim sem o operador tocar na óptica.
CNC nos três eixos
X, Y e Z com servo AC em malha fechada. Grava a rotina uma vez e repete em série, peça após peça.
Régua linear de 0,2 μm
Resolução de leitura acima da configuração padrão da série, que trabalha com 0,5 μm.
Formato de bancada
Desempenho de máquina automática ocupando o espaço de uma bancada, sem sala dedicada.
Software
A PEAK 400 opera com o Inspect-C, o software de medição da série. Ele reconhece bordas automaticamente, monta a rotina de medição em sequência, executa o ciclo e gera relatório dimensional. As rotinas ficam gravadas: a peça seguinte é medida com o mesmo critério, independentemente de quem opera.
Para quem precisa de medição composta 2D/3D, o RationalVue está disponível como opcional.
Informações Técnicas
| Itens | PEAK 400 | |
|---|---|---|
| Dimensão (mm) (L × W × H) | 960 × 710 × 1075 | |
| Faixa de medição (mm) (X × Y × Z) | 400 × 300 × 200 | |
| Precisão (μm) | 3 + L/200 | |
| Repetibilidade (μm) | 3 | |
| Imagem e medição | Câmera CCD | Câmera digital HD GIGA de 1,3 M pixels |
| Lente Zoom | Zoom automático, controlado pelo software | |
| Ampliação | 18–195X (varia conforme o modelo da câmera) | |
| FOV | 8.1–1.3 mm (depende da combinação câmera + lente) | |
| Distância de Trabalho | 90 mm | |
| Escala linear (resolução) | 0,2 μm | |
| Sistema de Acionamento | CNC nos três eixos, motor servo AC em malha fechada, com joystick, mouse ou teclado | |
| Sistema de Iluminação | LED programável em oito zonas, luz paralela inferior LED | |
| Software | Inspect-C (opcional: RationalVue, para medição composta 2D/3D) | |
| Peso (kg) | 380 | |
ACESSÓRIOS
Iluminação LED programável
Câmera digital HD GIGA
Régua linear de 0,2 µm
Zoom automático
Onde é usado
- Controle dimensional em série, medindo lotes de peças usinadas ou estampadas com a mesma rotina gravada.
- Inspeção de recebimento, com relatório dimensional por lote para liberar ou recusar o fornecedor.
- Peças de geometria complexa, com muitos elementos a medir, onde a medição manual leva tempo demais.
- Laboratório de metrologia sem espaço, que precisa de máquina automática mas não tem sala dedicada.
Fale com a Enterfix
A Enterfix é revendedora oficial e responde pela instalação, calibração, treinamento de operadores e assistência técnica no Brasil.
